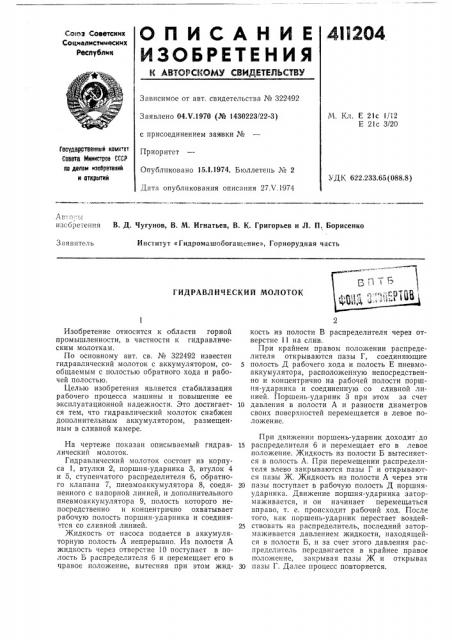

О П И С А Н И Е 4И12О4
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Совхоз Советских
Социалистииеских
Республик
Зависимое от авт. свидетельства № 322492
Заявлено 04.Ч.1970 (№ 1430223/22-3) с присоединением заявки №
Приоритет
Опубликовано 15.1.1974. Бюллетень № 2
Дата опубликования описания 27Х.1974
М. Кл. Е 21с 1/12
Е 21с 3/20
Гасударственный комитет
Совета Мииистрае СССР ао делам изобретений и открытий
УДК 622,233.65 (088.8) изсбретения В. Д. Чугунов, В. М. Игнатьев, В. К. Григорьев и Л. П. Борисенко
Заявитель
Институт «Гидромашобогащение», Горнорудная часть
ГИДРАВЛИЧЕСКИЙ МОЛОТОК
Изобретение относится к области горной промышленности, в частности к гидравлическим молоткам.
По основному авт. св. № 322492 известен гидравлический молоток с аккумулятором, сообщаемым с полостью обратного хода и рабочей полостью.
Целью изобретения является стабилизация рабочего процесса машины и повышение ее эксплуатационной надежности. Это достигается тем, что гидравлический молоток снабжен дополнительным аккумулятором, размещенным в сливной камере.
На чертеже показан описываемый гидравлический молоток.
Гидравлический молоток состоит из корпуса 1, втулки 2, поршня-ударника 3, втулок 4 и 5, ступенчатого распределителя 6, обратного клапана 7, пневмоаккумулятора 8, соединенного с напорной линией, и дополнительного пневмоаккумулятора 9, полость которого непосредственно и концентрично охватывает рабочую полость поршня-ударника и соединятся со сливной линией.
Жидкость от насоса подается в аккумуляторную полость А непрерывно. Из полости А жидкость через отверстие 10 поступает в полость Б распределителя 6 и перемещает его в чравое положение, вытесняя при этом жидкость из полости В распределителя через отверстие 11 на слив.
При крайнем правом положении распределителя открываются пазы Г, соединяющие
5 полость Д рабочего хода и полость Е пневмоаккумулятора, расположенную непосредственно и концентрично на рабочей полости поршня-ударника и соединенную со сливной линией. Поршень-ударник 3 при этом за счет
10 давления в полости А и разности диаметров своих поверхностей перемещается в левое положение.
При движении поршень-ударник доходит до
15 распределителя 6 и перемещает его в левое положение. Жидкость из полости Б вытесняется в полость A. При перемещении распределителя влево закрываются пазы Г и открываются пазы Ж. Жидкость из полости А через эти
20 пазы поступает в рабочую полость Д поршняударника. Движение поршня-ударника затормаживается, и он начинает перемещаться вправо, т. е. происходит рабочий ход. После того, как поршень-ударник перестает воздей25 ствовать на распределитель, последний затормаживается давлением жидкости, находящейся в полости Б, и за счет этого давления распределитель передвигается в крайнее правое положение, закрывая пазы Ж и открывая
30 пазы Г. Далее процесс повторяется, 411204
Предмет изобретения
7О 6
77 Б
Составитель В. Корчаков
Техред Л. Богданова
Корректор Е. Зимина
Редактор Н. Корченко
Заказ 1120/13 Изд. № 1164 Тираж 565 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
При обратном ходе поршня-ударника наблюдаются моменты, когда распределитель 6 перекрывает оба ряда пазов. Чтобы устранить гидравлический удар и обеспечить надежную работу гидравлического молотка, установлен обратный клапан 7, который при перекрытии пазов Г и Ж и повышении давления открывается, и жидкость из рабочей полости Д вытесняется в аккумуляторную полость А.
Гидравлический молоток по авт. св. № 322492, отлич ающи йся тем, что., с це5 лью стабилизации рабочего процесса и цовышения эксплуатационной надежности, ои снабжен дополнительным аккумулятором„размещенным в сливной камере.
