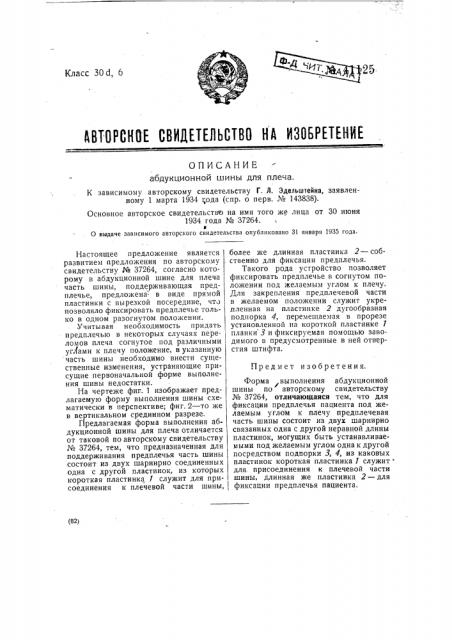

ОПИСАНИЕ абдукционной шины для плеча.

К зависимому авторскому свидетельству Г. Л. Эдельштейна, заявленному 1 марта 1934 rода (спр. о перв. № 143838).

Основное авторское свидетельство на имя того же лица от 30 июня

1934 года ЛЪ 37264.

0 выдаче зависимого авторского свидетельства опубликовано 31 января 1935 года.

Предмет- изобретения, (82) Настоящее предложение является развитием предложения по авторскому свидетельству № 37264, согласно которому в абдукционной шине для плеча часть шины, поддерживающая предплечье, предложена- в виде прямой пластинки с вырезкой посередине, что позволяло фиксировать предплечье только в одном разогнутом положении.

Учитывая необходимость придать предплечью в некоторых случаях переломов плеча согнутое под различными угЛами к плечу положение, в указанную часть шины необходимо внести существенные изменения, устраняющие присущие первоначальной форме выполнения шины недостатки.

На чертеже фиг.. 1 изображает предлагаемую форму выполнения шины схематически в перспективе; фиг. 2 — то же в вертикальном срединном разрезе.

Предлагаемая форма выполнения абдукционной шины для плеча отличается от таковой по авторскому свидетельству № 37264, тем, что предназначенная для поддерживания предплечья часть шины состоит из двух шарнирно соединенных одна с другой пластинок, из которых короткая пластинка 1 служит для присоединения к плечевой части шины, более же длинная пластинка 2 в собственно для фиксации предплечья.

Такого рода устройство позволяет фиксировать предплечье в согнутом положении под желаемым углом к плечу.

Для закрепления предплеч евой части в желаемом положении служит укрепленная на пластинке 2 дугообразная подпорка 4, перемещаемая в прорезе установленной на короткой пластинке 1 планки 3 и фиксируемая помощью заводимого в предусмотренные в ней отверстия штифта.

Форма выполнения абдукционной шины по авторскому свидетельству № 37264, отличающаяся тем, что для фиксации предплечья пациента под желаемым углом к плечу предплечевая часть шипы состоит из двух шарнирно связанных одна с другой неравной длины пластинок, могущих быть устанавливаемыми под желаемым углом одна к другой посредством подпорки 3, 4, из каковых пластинок короткая пластинка 1 служит для. присоединения к плечевой части шины, длинная же пластинка 2 — для фиксации предплечья пациента.

К зависимому авторсьояу свидетельству F. Л. Эдельштейна № 41125

Фиг.2
