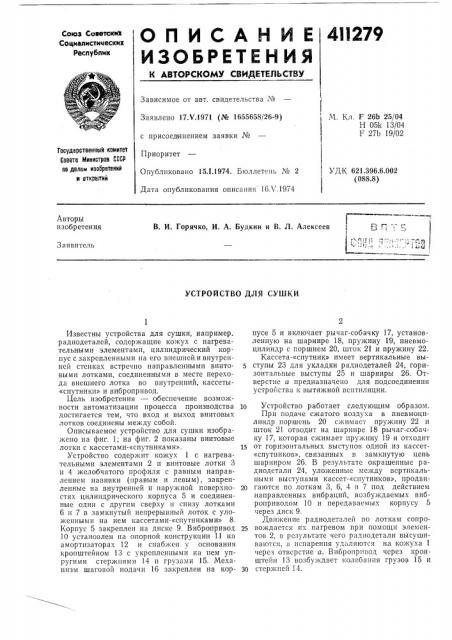

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.V.1971 (№ 1655658/26-9) М. Кл. F 26b 25/04

Н 051< 13/04 ! F 27Ь 19!02 с присоединением заявки №

Приоритет

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий

Опубликовано 15.1.1974. Бюллетень № 2

Дата опубликования описания 16Х.1974

УДК, 621.396.6.002 ! (088.8) Авторы изобретения

В. И. Горячко, И. A. Будкин и В. Л. Алексеев

Заявитель

УСТРОЙСТВО ДЛЯ СУШКИ

10 Устройство работает следующим образом.

При подаче сжатого воздуха в пневмоцплиндр поршень 20 сжимает пружину 22 и шток 21 отводит на шарнире 18 рычаг-собачку 17, которая сжимает пружину 19 и отходит от горизонтальных выступов одной из кассет«спутников», связанных в замкнутую цепь шарниром 26. В результате окрашенные радиодетали 24, уложенные между вертикальными выступами кассет-«спутников», продвигаются по лоткам 3, 6, 4 и 7 под действием направленных вибраций, возбуждаемых виброприводом 10 и передаваемых корпусу. 5 через диск 9.

Движение радиодеталей по лоткам сопро25 вождается их нагревом при помощи элементов 2, в результате чего радиодетали высушиваются, 1 испарения удаляются на кожуха 1 через отверстие а. Вибропривод через кронштейн 13 возбу кдает колебания грузов 15 и

30 стержней 14.

Известны устройства для сушки, например, радиодеталей, содержащие кожух с нагревательными элементами, цилиндрический корпус с закрепленными íà его внешней и внутренней стенках встречно направленными винтовыми лотками, соединенными в месте перехода внешнего лотка во внутренний, кассеты«спутники» и вибропривод.

Цель изобретения — обеспечение возможности автоматизации процесса производства достигается тем, что вход и выход винтовых лотков соединены между собой.

Описываемое устройство для сушки изображено на фиг. 1; на фиг. 2 показаны винтовые лотки с кассетами-«спутниками».

Устройство содержит кожух 1 с нагревательными элементами 2 и винтовые лотки 3 и 4 желобчатого профиля с равным направлением навивки (правым и левым), закрепленные на внутренней и наружной поверхностях цилиндрического корпуса 5 и соединенные один с другим сверху и снизу лотками

6 и 7 в замкнутый непрерывный лоток с уложенными на нем кассетами-«спутниками» 8.

Корпус 5 закреплен на диске 9. Вибропривод

)О установлен на опорной конструкции 11 на амортизаторах 12 и снабжен у основания кронштейном 13 с укрепленными на нем упругими стержнями 14 и грузами 15. Механизм шаговой подачи 16 закреплен на корпусе 5 и включает рычаг-собачку 17, установленную на шарнире 18, пружину 19, пневмоцилиндр с г:оршнем 20, шток 21 и пружину 22.

Кассета-«спутник» имеет вертикальные выступы 23 для укладки радиодеталей 24, горизонтальные выступы 25 и шарниры 26. Отверстие а предназначено для подсоединения устройства к вытяжной вентиляции.

431279

Размеры стержней и вес грузов гыбираются такими, чтобы колебания последних и корпуса Б с диском 9 происходили в противофазе и уменьшали тем самым динамические нагрузки, передаваемые устройством на опорную S конструкцгно 11 через амортизаторы 12. Механизмы загрузки и разгрузки (на фигурах не показаны) входят в качестве составляющих частей в автоматическую линию и выполняют операции, предшествующие и следующие за 10 операцией сушки. Направление вибротранспортировгния выбирается произвольно и определяется направлением винтовых колебаний.

Предмет изобретения

Устройство для сушки, например, радиодеталей, содержащее кожух с нагревательными элементами, цилиндрический корпус с закрепленными на его внешней и внутренней стенках встречно направленными винтовыми лотками, соединенными в месте перехода внешнего лотка во внутренний, кассеты-«спутники» и вибропривод, отличающееся тем, что с целью обеспечения возможности автоматизации процесса производства, вход и выход винтовых лотков соединены между собой.
