Патент ссср 411402
Иллюстрации
Реферат

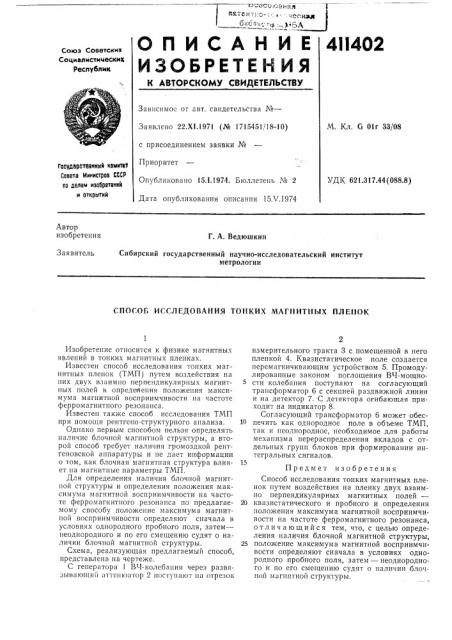

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
4II402
Союз Советскии
Социалистических
Республик
Зависимое от авт. свидетельства ¹â€”
Заявлено 22.Х1.1971 (№ 1715451/18-10) с присоединением заявки ¹
Приоритет
Опубликовано 15.1.1974. Бюллетень № 2
Дата опубликования описания 15Х.1974
М. Кл. G 01г 33/08
Гасударстееины!й квинтет
Сввете Министрав СССР аа делам изааретений и аткры тий
УДК 621.317.44(088.8) Автор изобретения
Г. А. Ведюшкин
Заявитель
Сибирский государственный научно-исследовательский институт метрологии
СПОСОБ ИССЛГДОВАНИЯ ТОНКИХ МАГНИТНЫХ ПЛЕНОК
Изобретение относится к физике магнитных явлений в тонких магнитных пленках.
Известен способ исследования тонких магнитных пленок (ТМП) путем воздействия на них двух взаимно перпендикулярных магнитных полей и определения положения максимума магнитной восприимчивости на частоте ферромагнитного резонанса.
Известен также способ исследования ТМП при помощи рентгено-структурного анализа.
Однако первым способом нельзя определять наличие блочной магнитной структуры, а второй способ требует наличия громоздкой рентгеновской аппаратуры и не дает информации о том, как блочная магнитная структура влияет»а магнитные параметры ТМП.
Для определения наличия блочной магнитной структуры и определения положения максимума магнитной восприимчивости на частоте ферромагнитного резонанса по предлагаемому способу положение максимума магнитной восприимчивости определяют сначала в условиях однородного пробного поля, затем— неоднородного и по его смещению судят о наличии блочной магнитной структуры.
Схема, реализующая предлагаемый способ, представлена на чертеже.
С генератора 1 ВЧ-колебания через развязывающнй аттенюалор 2 поступают на отрезок измерительного тракта 3 с помещенной в него пленкой 4. Квазистатическое поле создается перемагничивающим устройством 5. Промодулировапные законом поглощения ВЧ-мощности колебания поступают на согласующий трансформатор 6 с секцией раздвижной линии и на детектор 7. С детектора огибающая приходит на индикатор 8.
Согласующий трансформатор 6 может обес1о печить как однородное поле в объеме ТМП, так и неоднородное, необходимое для работы механизма перераспределения вкладов с отдельных групп блоков при формировании интегральных сигналов.
Предмет изобретения
Способ исследования тонких магнитных пленок путем воздействия на пленку двух взаимно перпендикулярных магнитных полей—
20 квазистатического и пробного и определения положения максимума магнитной восприимчивости на частоте ферромагнитного резонанса, отличающийся тем, что, с целью определения наличия блочной магнитной структуры, 25 положение максимума магнитной восприимчивости определяют сначала в условиях однородного пробного поля, затем — неоднородного и по его смещению судят о наличии блочной магшггной структуры.
411402
Составитель Л. Устинова
Тсехред 3. Тараненко Корректор Т. Хворова
Редактор С. Хейфиц
Типография, пр. Сапунова, 2
Заказ 1116/20 Изд. Ми 1180 Тираж 678 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Я-35, Раушская наб., д. 4, 5
