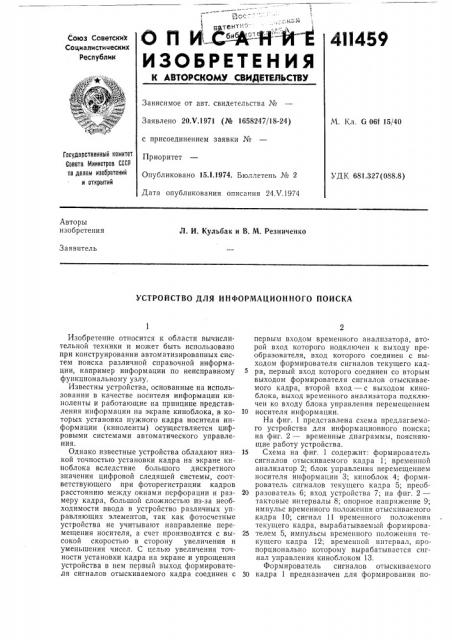

О П

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 20.Ч.1971 (№ 1658247/18-24) с присоединением заявки №

Приоритет

Опубликовано 15.1.1974. Бюллетень ¹ 2

Дата опубликования описания 24 Ч.1974

М. Кл. G 06f 15/40

Гасударственный комитет

Совета Министров СССР оа делам иааоретений и открытий

УДК 681.327(088.8) Авторы изобретения

Л. И. Кульбак и В. М. Резниченко

Заявитель

УСТРОЙСТВО ДЛЯ ИНФОРМАЦИОННОГО ПОИСКА

Изобретение относится к области вычислительной техники и может быть использовано при конструировании автоматизированных систем поиска различной справочной информации, например информации по неисправному функциональному узлу.

Известны устройства, основанные на использовании в качестве носителя информации киноленты и работающие на принципе представления информации на экране киноблока, в которых установка нужного кадра носителя информации (киноленты) осуществляется цифровыми системами автоматического управления.

Однако известные устройства обладают низкой точностью установки кадра на экране киноблока вследствие большого дискретного значения цифровой следящей системы, соответствующего при фоторегистрации кадров расстоянию между окнами перфорации и размеру кадра, большой сложностью из-за необходимости ввода в устройство различных управляющих элементов, так как фотосчетные устройства не учитывают направление перемещения носителя, а счет производится с высокой скоростью в сторону увеличения и уменьшения чисел. С целью увеличения точности установки кадра на экране и упрощения устройства в нем первый выход формирователя сигналов отыскиваемого кадра соединен с первым входом временного анализатора, второй вход которого подключен к выходу преобразователя, вход которого соединен с выходом формирователя сигналов текущего кадра, первый вход которого соединен со вторым выходом формирователя сигналов отыскиваемого кадра, второй вход — с выходом киноблока, выход временного анализатора подключен ко входу блока управления перемещением

10 носителя информации.

На фиг. 1 представлена схема предлагаемого устройства для информационного поиска; на фиг. 2 — временные диаграммы, поясняющие работу устройства.

15 Схема на фиг. 1 содержит; формирователь сигналов отыскиваемого кадра 1; временной анализатор 2; блок управления перемещением носителя информации 3; киноблок 4; формирователь сигналов текущего кадра 5; преоб20 разователь 6; вход устройства 7; на фиг. 2— тактовые интервалы 8; опорное напряжение 9; импульс временного положения отыскиваемого кадра 10; сигнал 11 временного положения текущего кадра, вырабатываемый формирова25 телем 5, импульсы временного положения текущего кадра 12; временной интервал, пропорционально которому вырабатывается сигнал управления киноблоком 13.

Формирователь сигналов отыскиваемого

30 кадра 1 предназначен для формирования поступающего на формирователь сигналов текущего кадра опорного напряжения 9, каждая пулевая фаза которого связана с началом (концом) тактовых интервалов 8, и для формирования импульса 10, временное положение которого внутри тактового интервала соответствует отыскиваемому кадру, поступающего на один из входов временного анализатора 2.

На другой вход анализатора 2 подается импульс 12, временное положение которого внутри тактового интервала соответствует номеру кадра, высвечиваемого в данный момент на экране киноблока. Временной анализатор

2 вырабатывает сигнал ошибки, воздействующий через блок управления перемещением носителя 3 на киноблок 4.

Пусть, например, на экране киноблока 4 необходимо высветить 100-й кадр. Формирователь 1 вырабатывает импульс 10, находящийся в 100-м дискретном значении тактового интервала.

Пусть также к началу работы на экране киноблока 4 высвечивался 10-й кадр. При таком положении носителя в формирователе 5 вырабатывается гармоническое напряжение

11, фаза которого сдвинута относительно фазы опорного напряжения 9 на 10 дискретных значений тактового интервала 8. Преобразователь 6 регистрирует нулевую фазу сигнала на выходе формирователя 5 и формирует импульс 12, находящийся в 10-м дискретном значении тактового интервала 8. Этот импульс подается на временной анализатор 2, который вырабатывает сигнал ошибки, пропорциональный временному интервалу 13 между импульсом временного положения отыскиваемого кадра 10 и импульсом временного положения текущего кадра 12. Под воздействием сигнала ошибки блок 3 через киноблок 4 приводит в движение носитель. Формирователь 5 начнет формировать сигналы, которые будут находиться в 11, 12 и т. д. дискретных значениях.

Сигнал ошибки на выходе временного анализатора 2 будет уменьшаться, что соответствует

10 динамике установки отыскиваемого кадра в рамку киноблока 4.

Предмет изобретения

15 Устройство для информационного поиска, содержащее формирователи сигналов отыскиваемого и текущего кадров, вход первого из которых подключен ко входу устройства, блок управления перемещением носителя информа20 ции, выход которого соединен со входом киноблока, временной анализатор и преобразователь, отличающееся тем, что, с целью повышения точности установки кадра и упрощения устройства, в нем первый выход фор25 мирователя сигналов отыскиваемого кадра соединен с первым входом временного анализатора, второй вход которого подключен к выходу преобразователя, вход которого соединен с выходом формирователя сигналов текущего

30 кадра, первый вход которого соединен со вторым выходом формирователя сигналов отыскиваемого кадра, второй вход — с выходом киноблока, выход временного анализатора подключен ко входу блока управления пере35 мещением носителя информации, Редактор Л. Цветкова
