Ц . -n, ная дщ еит о !чоскйл
Ч д ("

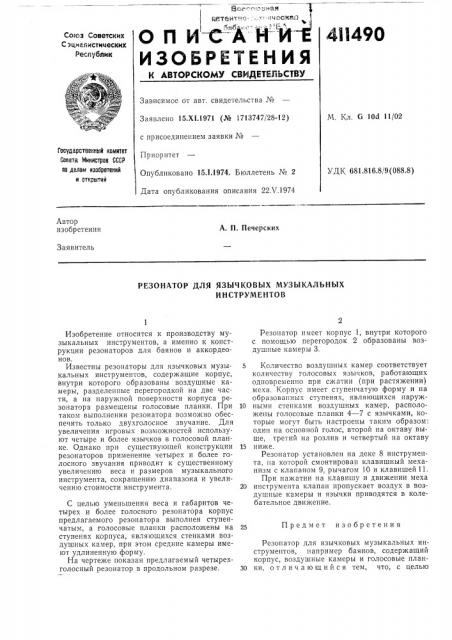

ОПИСАНИ
ИЗОБРЕТЕНИЯ
4ll490
Совхоз Советских
С циалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
М. Кл, G 104 11/02
Заявлено 15.Х1.1971 (№ 1713747/28-12) с присоединением заявки №
Приоритет
Опубликовано 15.1.1974. Бюллетень ¹ 2
Дата опубликования описания 22Х.1974
Государствеииый комитет
Совета 1иииистраа СССР ао делам изооретеиий и открытий
УДК 681,816.8/9 (088.8) Автор изобретения
А. П. Печерских
Заявитель
РЕЗОНАТОР ДЛЯ ЯЗЫЧКОВЫХ МУЗЫКАЛЬНЫХ
И НСТРУМ ЕНТО В
Резонатор имеет корпус 1, внутри которого с помощью перегородок 2 образованы воздушные камеры 3.
Количество воздушных камер соответствует количеству голосовых язычков, работающих одновременно при сжатии (при растяжении) меха. Корпус имеет ступенчатую форму и на образованных ступенях, являющихся наружными стенками воздушных камер, расположены голосовые планки 4 — 7 с язычками, которые могут быть настроены таким образом: один на основной голос, второй на октаву выше, третий на розлив и четвертый на октаву ниже.
Резонатор установлен на деке 8 инструмента, на которой смонтирован клавишный механизм с клапаном 9, рычагом 10 и клавишей 11.
При нажатии на клавишу и движении меха инструмента клапан пропускает воздух в воздушные камеры и язычки приводятся в колебательное движение.
Резонатор для язычковых музыкальных инструментов, например баянов, содержащий корпус, воздушные камеры и голосовые планки, отличающийся тем, что, с целью
Изобретение относится к производству музыкальных инструментов, а именно к конструкции резонаторов для баянов и аккордеонов.
Известны резонаторы для язычковых музыкальных инструментов, содержащие корпус, внутри которого образованы воздушные камеры, разделенные перегородкой на две части, а на наружной поверхности корпуса резонатора размещены голосовые планки, При 10 таком выполнении резонатора возможно обеспечить только двухголосное звучание. Для увеличения игровых возможностей используют четыре и более язычков в голосовой планке. Однако при существующей конструкции 15 резонаторов применение четырех и более голосного звучания приводит к существенному увеличению веса и размеров музыкального инструмента, сокращению диапазона и увеличению стоимости инструмента. 20
С целью уменьшения веса и габаритов четырех и более голосного резонатора корпус предлагаемого резонатора выполнен ступенчатым, а голосовые планки расположены «а 25 ступенях корпуса, являющихся стенками воздушных камер, при этом средние камеры имеют удлиненную форму.
На чертеже показан предлагаемый четырехголосный резонатор в продольном разрезе. 30
Предмет изобретения
Составитель В. Порвенков
Техред 3. Тараненко
Редактор В. Блохина
Корректор О. Усова
Заказ 1574 5 Иад _#_0 1158 Тираж 482 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 7К- ;;, Раушская наб., д. 4, 5
Типография, пр, Сапунова, 2 уменьшения веса и габаритов четырех и более голосного резонатора, корпус последнего выполнен ступенчатым, а голосовые планки расположены на ступенях корпуса, являющихся стенками воздушных камер, при этом средние камеры имеют удлиненную форму.
