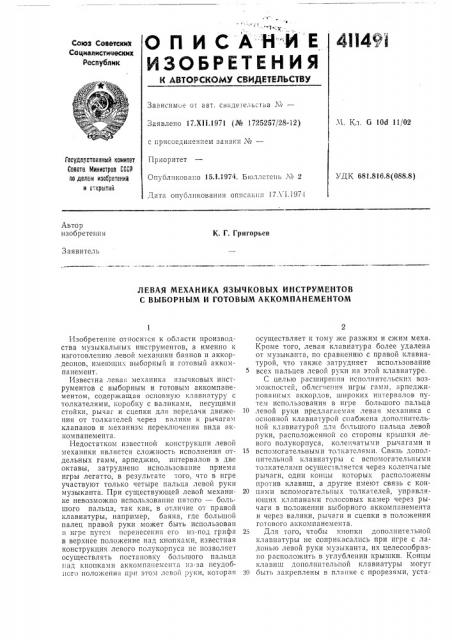

ЛЕВАЯ МЕХАНИКА ЯЗЫЧКОВЫХ ИНСТРУМЕНТОВ
С ВЫБОРНЫМ И ГОТОВЫМ АККОМПАНЕМЕНТОМ
Изобретение относится к области производства музыкальных инструментов, а именно к изготовлению левой механики баянов и аккордеонов, имеющих выборный и готовый аккомпанемент.
Известна левак механика»зычковых инструментов с выборным и готовым аккомпанементом, содержащая основную клавиатуру с толкателями, коробку с валиками, IIecyIIIими стойки, рычаг и сцепки для передачи движения от толкателей через валики к рычагам клапанов и механизм переключения вида аккомпанемента.
Недостатком известной конструкции левой механики является сложность исполнения отдельных гамм, арпеджио, интервалов в две октавы, затруднено использование приема игры легатто, в результате того, что в игре участвуют только четыре пальца левой руки музыканта. При существующей левой механике невозможно использование пятого — большого пальца, так как, в отличие от правой клавиатуры, например, баяна, где большой палец правой руки может быть использован в игре путем перенесения его из-под грифа в верхнее положение над кнопками, известная конструкция левого полукорпуса не позволяет осуществлять постановку большого пальца пад кнопками аккомпанемента из-за неудобного положения при этом левой руки, которая осуществляет к тому же разжим и сжим меха.
Кроме того, левая клавиатура более удалена от музыканта, по сравнению с правой клавиатурой, что также затрудняет использование всех пальцев левой руки на этой клавиатуре.
С целью расширения испо IïèòeëüñêIIõ возможностей, облегчения игры гамм, арпеджированных аккордов, широких интервалов путем использования в игре большого пальца
10 левой руки предлагаемая левая механика с основной клавиатурой снабжена дополнительной клавиатурой для большого пальца левой руки, расположенной со стороны крышки левого полукорпуса, коленчатыми рычагами и
1 вспомогательными толкателями, Связь дополнительной клавиатуры с вспомогательными толкателями осуществляется через коленчатые рычаги, одни концы которых расположены против клавиш, а другие имеют связь с кон20 нами вспомогате "bhbIx толкателей, управляющих клапанами голосовых камер через рычаги в положении выборного аккомпанемента и через валики, рычаги и сцепки в положении готового аккомпанемента.
25 Для того, чтобы кнопки дополнительной клавиатуры не соприкасались при игре с ладонью левой руки музыканта, их целесообразно расположить в углублении крышки. Концы клавиш дополнительной клавиатуры могут
30 быть закреплены в планке с прорезями, установленной с внутренней стороны крышки полукорпуса. Для осуществления связи стоек валиков и рычагов, обеспечивающих подъем клапанов, вспомогательные толкатели могут иметь зубцы.
На фиг. 1 изображен разрез левой механики в положении выборного аккомпанемента; на фиг. 2 — то же, в положении готового аккомганемента.
Основная клавиатура, размещенная на передней части левого полукорпуса, имеет толкатели 1 с зубцами 2, которые в положении выборного аккомпанемента воздействуют на рычаги 3, с помощью которых осуществляется подъем клапанов 4 голосовых камер. В положении готового аккомпанемента тол катели осуществляют подъем клапанов через стойки
5 валиков 6 и систему рычагов и сцепок.
Дополнительная клавиатура, вмонтированная в углублении крышки полукорпуса, состоит из клавиш 7 с кнопками 8. Клавиши свободно размещены своими концами в планке 9 с прорезями, установленной с внутренней саороны крышки полукорпуса и против них расположены коленчатые рычаги 10, предназначенные для перемегцепия связанных с ними путем зацепления вспомогательных толкателей 11, расположенных параллельно основным толкателям и рядом с ними. Вспомогательные толкатели снабжены зубцами 12 и имеют то же назначение, что и толкатели основной клавиатуры.
Работает дополнительная клавиатура следующим образом.
В положении выборного аккомпанемента основные и вспомогательные толкачели 1 и 11 входят в зацепление с рычагами 3.
При нажатии кнопки 8 дополнительной клавиатуры клавиша 7 нажимает на рычаг 10, который перемещает вниз толкатель 11, а зубец 2 поворачивает рычаг 3, и клапан 4 открывает отверстия голосовых камер. В этом положении дополнительная клавиатура целиком повторяет основную выборную клавиатуру, что позволяет брать любую ноту большим пальцем левой руки.
В положении готового аккомпанемента зубцы 12 дополнительных толкателей 11 входят в зацепление со стойками 5 валиков 6, при э" ом рычаги 3 выборного аккомпанемента выходят пз зацеплени- с ними.
В этом случае готовые аккорды можно брать на обеих клавиатурах в таком сочетании, которое невозможно получить в инструменте с обычной механикой.
Участие в игре большого пальца левой руки позволяет существенно обогатить исполни10 тельские возможности музыкантов и улучшать игровые свойства язычкового инструмента, Предмет изобретения
1 1. Левая механика язычковых инструментов с выборным и го-,овым аккомпанементом, содержащая основную клавиатуру с толкателями, коробку с валиками, несущими стойки, рычаги и сцепки для передачи движения от тол20 кателей через валики к рычагам клапанов и механизм переключения вида аккомпанемента, отличающаяся тем, что, с целью расширения исполнительских возможностей путем использования в игре большого пальца левой
25 руки, она снабжена дополнительной клавиатурой, расположенной со стороны крышки левого полукорпуса инструмента, коленчатыми рычагами и вспомогательными толкателями, при этом дополнительная клавиатура связана
3J через коленчатые рычаги с вспомогательными толкателями, которые управляют клапанами через рычаги в положении выборного аккомпанемента и через валики, рычаги и сцепки в положении готового аккомпанемента.
35 2. Механика по п. 1, отл и чающая ся тем, что, с целью повышения удобства в пользовании, дополнительная клавиатура утоплена в крышке полукорпуса.
3. Механика по пп. 1 и 2, о тл и ч а ю щ а я с я
40 тем, что она снабжена планкой с прорезями, установленной с внутренней стороны крышки полукорпуса, при этом в прорезях планки размещены концы клавиш дополнительной клавиатуры.
4g 4. Механика по п. 1, отличающаяся
;ем, что для осуществления связи со стойками валиков и рычагами вспомогательные толкатели снабжены зубцами.
12
