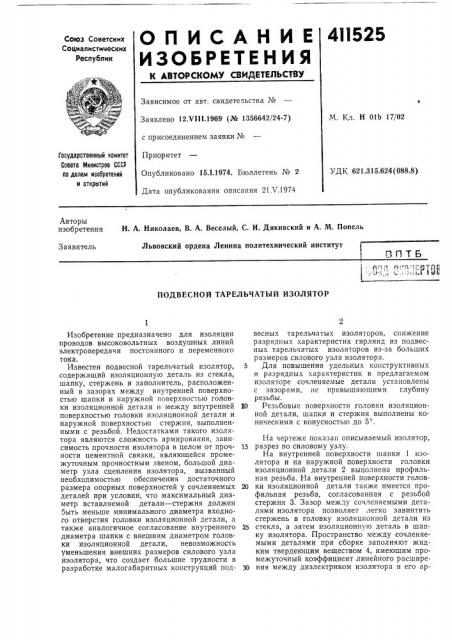

Патент ссср 411525
Иллюстрации
Показать всеРеферат
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
М. Кл. Н 01b 17/02
Заявлено 12Х1!1.1969 (№ 1356642/24-7) с присоединением заявки №
Приоритет
Опубликовано 15.1.1974. Бюллетень № 2
Дата опубликования описания 21 V.1974
Государственный комитет
Совета Министров СССР по делам изобретений и открытий
УДК 621.315.624(088.8) Авторы изобретения
Н. А. Николаев, В. А. Веселый, С. И. Дякивский и А. М. Попель
Заявитель
Львовский ордена Ленина политехнический институт
Г П Т Б
ПОДВЕСНОЙ ТАРЕЛЬЧАТЫЙ ИЗОЛЯТОР
Изобретение предназначено для изоляции проводов высоковольтных воздушных линий электропередачи постоянного и переменного тока.
Известен подвесной тарельчатый изолятор, содержащий изоляционную деталь из стекла, шапку, стержень и заполнитель, расположенный в зазорах между внутренней поверхностью шапки и наружной поверхностью головки изоляционной детали и между внутренней поверхностью головки изоляционной детали и наружной поверхностью стержня, выполненными с резьбой. Недостатками такого изолятора являются сложность армирования, зависимость прочности изолятора в целом от прочности цементной связки, являющейся промежуточным прочностным звеном, большой диаметр узла сцепления изолятора, вызванный необходимостью обеспечения достаточного размера опорных поверхностей у сочленяемых деталей при условии, что максимальный диаметр вставляемой детали — стержня должен быть меньше минимального диаметра входного отверстия головки изоляционной детали, а также аналогичное согласование внутреннего диаметра шапки с внешним диаметром головки изоляционной детали, невозможность уменьшения внешних размеров силового узла изолятора, что создает большие трудности в разработке малогабаритных конструкций подвесных тарельчатых изоляторов, снижение разрядных характеристик гирлянд из подвесных тарельчатых изоляторов из-за больших размеров силового узла изолятора.
5 Для повышения удельных конструктивных и разрядных характеристик в предлагаемом изоляторе сочленяемые детали установлены с зазорами, не превышающими глубину резьбы.
10 Резьбовые поверхности головки изоляционной детали, шапки и стержня выполнены коническими с конусностью до 5 .
На чертеже показан описываемый изолятор, 15 разрез по силовому узлу.
На внутренней поверхности шапки 1 изолятора и на наружной поверхности головки изоляционной детали 2 выполнена профильная резьба. На внутренней поверхности голов20 ки изоляционной детали также имеется профильная резьба, согласованная с резьбой стержня 3. Зазор между сочленяемыми деталями изолятора позволяет легко завинтить стержень в головку изоляционной детали из
25 стекла, а затем изоляционную деталь в шапку изолятора. Пространство между сочленяемыми деталями при сборке заполняют жидким твердеющим веществом 4, имеющим промежуточный коэффициент линейного расшире30 ния между диэлектриком изолятора и его ар411525
Составитель Л. Январева
Редактор A. Пейсоченко Техред 3. Тараненко Корректор Н. Учакина
Заказ 1123/9 Изд. № 1186 Тираж 760 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Я-35, Раушская наб., д. 4/6 типография, пр. Сапунова, 2 матурой и выполняющим функции демпфирующей промазки.
В предлагаемом изоляторе связка, как промежуточное прочностное звено, отсутствует.
Необходимая механическая прочность силового узла изолятора обеспечивается за счет непосредственного сочленения его деталей.
Растягивающее механическое усилие, имеющее место в процессе эксплуатации стеклянного изолятора на высоковольтных линиях, от стержня через затвердевший заполнитель, обеспечивающий равномерное распределение нагрузки по всей винтовой поверхности резьбы изоляционной детали и исключающий точечную передачу усилий через грани резьбы на сочленяемых деталях, передается на винтовую поверхность резьбы шапки и таким образом обеспечивается требуемая механическая прочность силового узла изолятора.
Такое выполнение изолятора позволяет уменьшить габариты силового узла и повысить удельные конструктивные и разрядные характеристики.
Предмет изобретения
1. Подвесной тарельчатый изолятор, содержащий изоляционную деталь из стекла, шапку, стержень и заполнитель, расположенный в зазорах между внутренней поверхностью шапки и наружной поверхностью головки изоля10 ционной детали и между внутренней поверхностью головки изоляционной детали и наружной поверхностью стержня, выполненными с резьбой, отличающийся тем, что, с целью повышения удельных конструктивных и
Т5 разрядных характеристик, сочленяемые детали изолятора установлены с зазорами, не превышающими глубины резьбы.
2. Изолятор по п. 1, отличающийся тем, что резьбовые поверхности головки изо20 ляционной детали, шапки и стержня выполнены коническими с конусностью до 5 .
