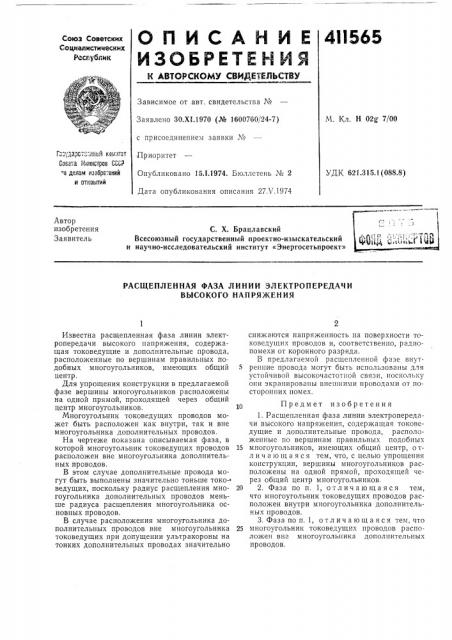

О П И С А Й И Е 4II565
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Ресг:убпик
Зависимое от авт. свидетельстга ¹
М. Кл. Н 02g 7/00
Заявлено ЗО.Х1.1970 (№ 1600760/24-7) с присоединением заявки №
Приоритет
Опубликовано 15.1.1974. Бюллетень № 2
Дата опубликования описания 27Х.!974
Га..".„щв те.;й1ы 4 кем;.нет
Сеааеа Мявиетрее CCGP а делам иаебре-,еnей и аткеытий
УДК 621.315.1(088.8) Автор изобретения
Заявитель
С. Х. Брацлавский
Всесоюзный государственный проектно-изыскательский и научно-исследовательский институт «Энергосетьпроект»
РАСЩЕПЛЕННАЯ ФАЗА ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ
ВЫСОКОГО НАПРЯЖЕНИЯ
Известна расщепленная фаза линии электропередачи высокого напряжения, содержащая токоведущие и дополнительные провода, расположенные по вершинам правильных подобных многоугольников, имеющих общий центр.
Для упрощения конструкции в предлагаемой фазе вершины многоугольников расположены на одной прямой, проходящей через общий центр многоугольников.
Многоугольник токоведущих проводов может быть расположен как внутри, так и вне многоугольника дополнительных проводов.
На чертеже показана описываемая фаза, в которой многоугольник токоведущих проводов расположен вне многоугольника дополнительных проводов.
В этом случае дополнительные провода могут быть выполнены значительно тоньше токоведущих, поскольку радиус расщепления многоугольника дополнительных проводов меньше радиуса расщепления многоугольника основных проводов.
В случае расположения многоугольника дополнительных проводов вне многоугольника токоведущих при допущении ультракороны на тонких дополнительных проводах значительно снижаются напряженность па поверхности токоведущих проводов и, соответственно, радиопомехи от коронного разряда.
В предлагаемой расщепленной фазе внут5 ренпие провода могут быть использованы для устойчивой высокочастотной связи, поскольку они экранированы внешними проводами от посторонних помех.
10 Предмет изобретения
1. Расщепленная фаза линии электропередачи высокого напряжения, содержащая токоведущие и дополнительные провода, расположенные по вершинам правильных подобных
15 многоугольников, имеющих общий центр, отл и ч а ю щ а я с я тем, что, с целью упрощения конструкции, вершины многоугольников расположены на одной прямой, проходящей через общий центр многоугольников.
20 2. Фаза по п. 1, отличающаяся тем, что многоугольник токоведущих проводов расположен внутри многоугольника дополнительных проводов.
3. Фаза по п. 1, отличающаяся тем, что
25 многоугольник токоведущих проводов расположен вне многоугольника дополнительных проводов.
