Патент ссср 411637
Иллюстрации
Реферат

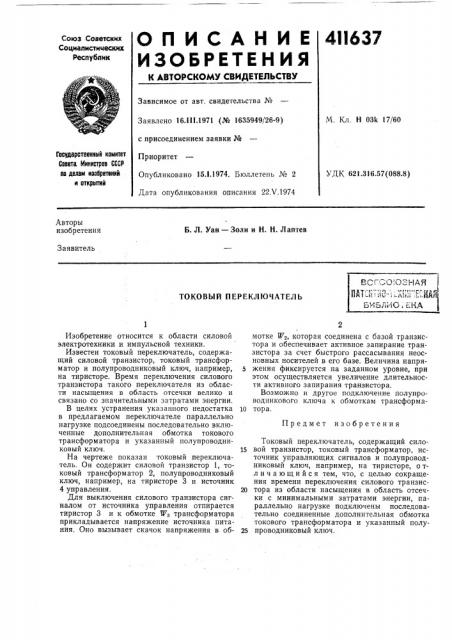

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Со цикл исти цеских
Республик
Зависимое от авт. свидетельства №
М. Кл. Н 03k 17/60
Заявлено 16.1!1.1971 (№ 1635949/26-9) с присоединением заявки №
Приоритет
Опубликовано 15.!.1974. Бюллетень № 2
Государственный комитет
Соввта Министров СССР во делам изобретений и открытий
УДК 621.316.57(088.8) Дата опубликования описания 22Х.1974
Авторы изобретения
Б. Л. Уан — Золи и Н. Н. Лаптев
Заявитель
ТОКОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ мотке W2, которая соединена с базой транзистора и обеспечивает активное запирание транзистора за счет быстрого рассасывания неосновных носителей в его базе. Величина напряжения фиксируется на заданном уровне, при этом осуществляется увеличение длительности активного запирания транзистора.
Возможно и другое подключение полулроводникового ключа к обмоткам трансформа10 тора.
Токовый переключатель, содержащий сило1S вой транзистор, токовый трансформатор, источник управляющих сигналов и полупроводниковый ключ, например, на тиристоре, отл и ч а ю шийся тем, что, с целью сокращения времени переключения силового транзис20 тора из области насыщения в область отсечки с минимальными затратами энергии, параллельно нагрузке подключены последовательно соединенные дополнительная обмотка токового трансформатора и указанный полу2S проводниковый ключ.
Изобретение относится к области силовой электротехники и импульсной техники.
Известен токовый переключатель, содержащий силовой транзистор, токовый трансформатор и полупроводниковый ключ, например, на тиристоре. Время переключения силового транзистора такого переключателя из области насыщения в область отсечки велико и связано со значительными затратами энергии.
В целях устранения указанного недостатка в предлагаемом переключателе параллельно нагрузке подсоединены последовательно включенные дополнительная обмотка токового трансформатора и указанный полупроводниковый ключ.
На чертеже показан токовый переключатель. Он содержит силовой транзистор 1, токовый трансформатор 2, полупроводниковый ключ, например, на тиристоре 3 и источник
4 управления.
Для выключения силового транзистора сигналом от источника управления отпирается тиристор 3 и к обмотке W> трансформатора прикладывается напряжение источника питания. Оно вызывает скачок напряжения в обПредмет изобретения
411637
Составитель А. Морозов
Техред Т, Ускова
Редактор T. Юрчикова .Корректор Н. Торкина
Заказ 1107/19 Изд. Ка 1188 Тираж 811 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, )К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
