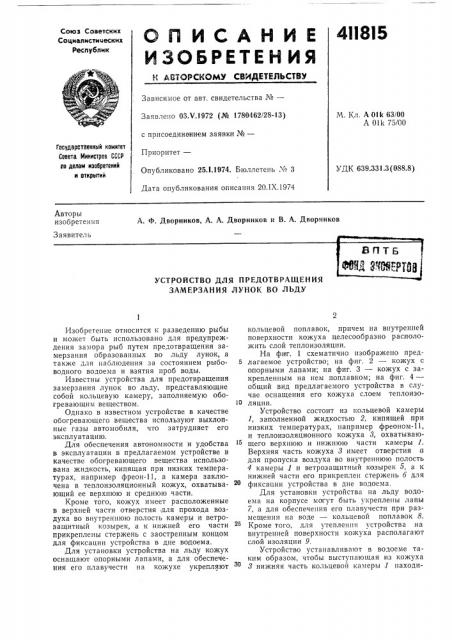

4II8l5

Союз Советских

Социалистических

Республик

СЛ ИСАНИЕ

ИЗОБРЕТЕН Ия

Б АВТОРСКОМУ СВЯДЕТЕЛЬСТВМ

Зависимое от авт. свидетельства №вЂ”

Заявлено 03.V.1972 (№ 1780462/28-13) с присоединением заявки №вЂ”

М. Кл. А 01k 63/00

А Olk 75/00

Гос /дарственный комитет

Совета Министров СССР по делам изобретений и открытий

Приоритет—

УДК 639.331.3 (088.8) Опубликовано 25.I.1974. Бюллетень ¹ 3

Дата опубликования описания 20.IX.1974

Авторы изобретенял

А. Ф. Дворников, А. А. Дворников и В. А. Дворников

Заявитель

SOT S

Ф6Ч„" 3ЩРИВ

УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ

ЗАМЕРЗАНИЯ ЛУНОК ВО ЛЪДУ

Изобретение относится к разведению рыбы и может быть использовано для предупреждения замора рыб путем предотвращения замерзания образованных во льду лунок, а также для наблюдения за состоянием рыбоводного водоема и взятия проб воды.

Известны устройства для предотвращения замерзания лунок во льду, представляющие собой кольцевую камеру, заполняемую обогревающим веществом.

Однако в известном устройстве в качестве обогревающего вещества используют выхлопные газы автомобиля, что затрудняет его эксплуатацию.

Для обеспечения автономности и удобства в эксплуатации в предлагаемом устройстве в качестве обогревающего вещества использована жидкость, кипящая при низких температурах, например фреон-11, а камера заключена в теплоизоляционный кожух, охватывающий ее верхнюю и среднюю части.

Кроме того, кожух имеет расположенные в верхней части отверстия для прохода воздуха во внутреннюю полость камеры и ветрозащитный козырек, а к нижней его части прикреплены стержень с заостренным концом для фиксации устройства в дне водоема.

Для установки устройства на льду кожух оснащают опорными лапами, а для обеспечения его плавучести на кожухе укрепляют кольцевой поплавок, причем на внутренней поверхности кожуха целесообразно расположить слой теплоизоляции.

На фтвг. 1 схематично изображено пред5 лагаемое устройство; на фиг. 2 — кожух с опорными лапами; на фиг. 3 — кожух с закрепленным на нем поплавком; на фиг. 4— общий вид предлагаемого устройства в случае оснащения его кожуха слоем теплоизо10 ляции.

Устройство состоит из кольцевой камеры

1, заполненной жидкостью 2, кипящей при низких температурах, например фреоном-11, и теплоизоляционного кожуха 8, охватывающего верхнюю и нижнюю части камеры 1.

Верхняя часть кожуха 8 имеет отверстия а для пропуска воздуха во внутреннюю полость

4 камеры,1 и ветрозащитный козырек 5, а к нижней части ето прикреплен стержень 6 для фиксации устройства в дне водоема.

Для установки устройства на льду водоема на корпусе могут быть укреплены лапы

7, а для обеспечения его плавучести при размещении на воде — кольцевой поплавок 8.

Кроме того, длл утепления устройства на внутренней поверхности кожуха располагают слой изоляции 9.

Устройство устанавливают в водоеме таким образом, чтобы выступающая из кожуха

8 нижняя часть кольцевой камеры 1 находи411815

Hpepмет изобретения день

Фоды.

Фиг.2

Составитель М. Циркова

Техред Т. Курилко

Корректор С. Хейфиц

Редактор О. Стеннна

Заказ 1206/184 Изд. ЛЪ 401 Тираж 565

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, _#_-35, Раушскап наб., д. 4/5

Тип, Харьк. фил. пред. «Патент» лась в массе незамерзшей воды, а верхняя часть ее была выше уровня воды. При понижении температуры верхней части камеры 1 ниже температуры ее нижней части находящаяся в камере жидкость 2 закипает и ее пары начинают подниматься вверх и конденсироваться, обогревая верхнюю часть камеры и прилегающий к ней слой воды, не допуская его замерзания.

Таким образом, температура воды, нахо- 10 дящейся внутри кольцевой камеры, поддерживается на уровне температуры нижних слоев водоема.

1. Устройство для предотвращения замерзания лунок во льду, представляющее собой кольцевую камеру, заполняемую обогревающим веществом, отличающееся тем, что, с 20 целью обеспечения возможности использования в качестве обогревающего вещества кипящей прН низких TeiitnepaTypax жидкости обеспечения тем самым автономности и удобства в эксплуатации, камера заключена в теплоизоляционный кожух, охватывающий ее верхнюю и среднюю части.

2. Устройство по п. 1, отличающееся тем, что верхняя часть кожуха имеет отверстия для пропуска воздуха во внутреннюю полость камеры и ветрозащитный козырек, а к нижней его части прикреплен стержень с заостренным концом для фиксации устройства в дне водоема.

3. Устройство по п. 1, отличающееся тем, что, с целью обеспечения возмо>кности установки его на льду, кожух оснащен опорными лапами.

4. Устройство по п. 1, отличающееся тем, что, с целью обеспечения его плавучести, на кожухе укреплен кольцевой поплавок.

5. Устройство по п. 1, отличающееся тем, что на внутренней поверхности кожуха расположен слой теплоизоляции.
