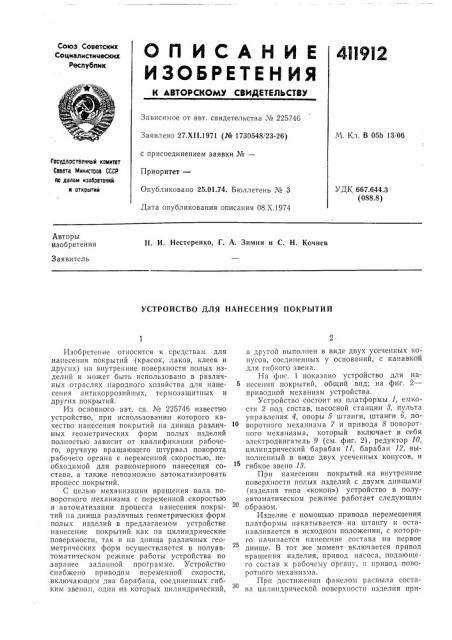

Союз Советских

Социалистических

Республик

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4II9I2

Зависимое от авт. свидетельства ¹ 225746

Заявлено 27.X 11.1971 (№ 1730548/23-26) М. Кл. В 05Ь 13/06 с присоединением заявки №вЂ”

Государственный комитет

Совета Министров СССР

IN делам изобретений и открытий

Приоритет—

Опубликовано 25.01.74. Бюллетень ¹ 3

Дата опубликования описания 08.Х.1974

УДК 667.644.3 (088.8) Авторы изобретения

Н. И. Нестеренко, Г. А. Зимин и С. Н. Кочнев

Заявитель

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЙ

Изобретение относится к средствам для нанесения покрытий (красок, лаков, клеев и других) на внутренние поверхности полых изделий и может быть использовано в различных отраслях народного хозяйства для нанесения антикоррозийных, термозащитных и других покрытий.

Из основного авт. св. № 225746 известно устройство, при использовании которого качество нанесения покрытий на днища различных геометрических форм полых изделий полностью зависит от квалификации рабочего, вручную вращающего штурвал поворота рабочето органа с переменной скоростью, необходимой для равномерного нанесения состава, а также невозможно автоматизировать процесс покрытий.

С целью механизации вращения вала поворотного механизма с переменной скоростью и автоматизации процесса нанесения покрытий на днища различных геометрических форм полых изделий в предлагаемом устройстве нанесение покрытий как па цилиндрические поверхности, так и на днища различных геометрических форм осуществляется в полуавтоматическом режиме работы устройства по заранее заданной программе. Устройство снабжено приводом переменной скорости, включающим два барабана, соединенных гибким звеном, один из которых цилиндрический, а другой выполнен в виде двух усеченных конусоз, соединенных у оснований, с канавкой для гибкото звена.

На фпг. 1 показано устройство для нанесения покрытий, общий вид; на фиг. 2— приводной механизм устройства.

Устройство состоит из платформы 1, емкости 2 под состав, насосной станции 3, пульта управления 4, опоры 5 штанги, штан ги 6, поворотного механизма 7 и привода 8 поворотного механизма, который включает в себя электродвигатель 9 (см. фиг. 2), редуктор 10, цилиндрический барабан 11, барабан 12, выполненный в виде двух усеченных конусов, и гибкое звено 18.

При нанесении покрытий на внутренние поверхности полых изделий с двумя днищами (изделия типа «кокон») устройство в полуавтоматическом режиме работает следующим образом, Изделие с помощью привода перемещения платформы накатывается на штангу и останавливается в исходном положении, с которого начинается нанесение состава на первое днище. В тот же момент включается привод вращения изделия, привод насоса, подающего состав к рабочему органу, и привод поворотного механизма.

При достижении факелом распыла состава цилиндрической поверхности изделия при411912

Предмет изобретения и

C. г,"зиа 7 с — 1г о7иг. 1

Составитель A. Трескуиов

Техред Т. Ускова Корректор В. Гутман

Редактор О. Кунина гказ 1207/185 Изд. ¹ 421 TIlpH>K 722 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4(5

Тип. Харьк. фпл. пред, «Патент» вод поворотного механизма выключается и включается привод рабочего перемещения платформы с вращающимся изделием. После нанесения состава на цилиндрическую поверхность изделия выключается привод перемещения платформы и включается привод поворотного механизма. Повернув рабочий орган на заданный угол, при котором все днище покрывается равномерным слоем, привод поворотного механизма выключается, привод насоса переключается на реверсивное вращение, откачивая тем самым состав из трубопровода в емкость, и включается привод перемещения платформы для отвода изделия от штанги на заданное расстояние.

Изделие продолжает вращаться до полното высыхания состава.

Устройство для нанесения покрытий на

5 внутренние поверхности полых изделий по авт. св. № 225746, отлича ощееся тем, что, с целью механизации вращения вала поворотного механизма с переменной скоростью и автоматизации процесса нанесения покрытий

10 на днища различных геометрических форм полых изделий, оно снабжено приводом переменной скорости, включающим два барабана,. соединенные гибким звеном, один из которых цилиндрический, а другой выполнен в виде

15 двух усеченных конусов, соединенных у оснований и снабженных канавкой для гибкого звена.
