Приспособление для нанесения риски на нож для проверки резьбовых калибров к микроскопу

Приспособление для нанесения риски на нож для проверки резьбовых калибров к микроскопу

Иллюстрации

Показать все

Реферат



Класс 42b, 16

Я 4И92

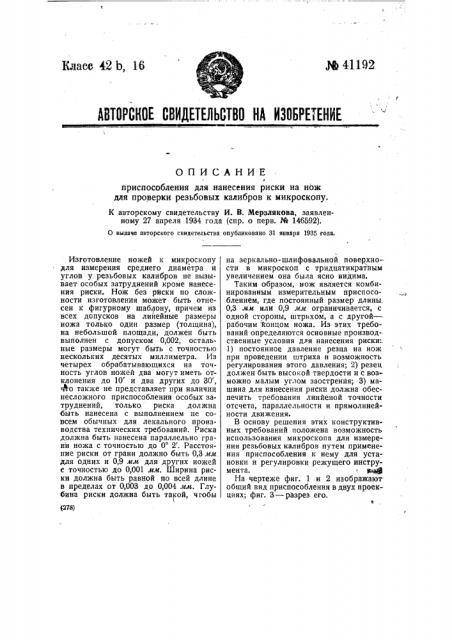

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ

Ф приспособления для нанесения риски на нож для проверки резьбовых калибров к микроскопу.

К авторскому свидетельству И. В. Мерзлякова, заявленному 27 апреля 1934 года (спр. о перв. М 146592).

0 выдаче авторского свидетельства опубликовано 31 января 1935 года. (218) Изготовление ножей к микроскопу для измерения среднего диаметра и углов у резьбовых калибров не вызывает особых затруднений кроме нанесения риски. Нож без риски по сложности изготовления может быть отнесен к фигурному шаблону, причем из всех допусков на линейные размеры ножа только один размер (толщина), на небольшой площади, должен быть выполнен с допуском 0,002, остальные размеры могут быть с точностью нескольких десятых миллиметра. Из четырех обрабатывающихся на точность углов ножей два могут иметь отклонения до 10 и два других до 30, что также не представляет при наличии несложного приспособления особых затруднений, только, риска должна .быть нанесена с выполнением не совсем обычных для лекального производства технических требований. Риска должна быть нанесена параллельно грани ножа с точностью до 0 2 . Расстояние риски от грани должно быть 0,3 мм для одних и 0,9 мм для других ножей е точностью до 0,001 мм. Ширина риски должна быть равной по всей длине в пределах от 0,003 до 0,004 мм. Глубина риски должна быть такой, чгобы

1 на зеркально-шлифовальной поверхности в микроскоп с тридцатикратным увеличением она была ясно видима.

Таким образом, нож является комбинированным измерительным приспособлением, где постоянный размер длины

0,3 мм или 0,9 мм ограничивается, с одной стороны, штрихом, а с другой —рабочим йонцом ножа. Из этих требований определяются основные производственные условия для нанесения риски:.

1) постоянное давление резца на нож при проведении штриха и возможность регулирования этого давления; 2) резец должен быть высокой твердости и с возможно малым углом заостренйя; 3) машина для нанесения риски должна обеспечить требования линйеной точности отсчета, параллельности и прямолинейности движения.

В основу решения этих конструктив-ных требований положена возможность использования микроскопа для измерения резьбовых калибров путем применения приспособления к нему для установки и регулировки режущего инструмента. )Щ ф

На чертеже фиг. 1 и 2 изображаютобщий вид приспособления в двух проекциях; фиг. 3 — разрез его. а п3иг5

Стиг.1

Предлагаемое приспособление состоит из хомутика 5, надеваемого на объектив микроскопа. Хомутик удерживается на объективе микроскопа зажим ным

:винтом 6 и несет на противопо ложной стороне в приливе укрепленную гай:кой 4 колонку 2. По этой колонке 2 может вертикально перемещаться кронштейн 1, укрепляемый в любом положении двумя стопорными винтами. Кронштейн 1 имеет два подшипника, в которых верхними подпружиненными вкладЫ шами удерживаются шейки рамки 11.

Рамка 11 под действием, с одной стороны, пружины 14 и, с другой, —, регулироиочного винта 12 может перемещаться в пределах миллиметра параллельно оси шеек. Кроме того, рамка с отверстием для алмазной оправки 8 с инструментом 10 может вращаться в подшипниках кронштейна, создавая .этим возможность включения и выключения режущего инструмента (алмазного резца) от поверхности ножа при пово,роте винта 3, связанного нитью и шпилькой 7 с рамкой 11.

Для нанесения риски приспособление надевается хомутиком 5 на микроскоп; на центра бабок верхней каретки вставляется эталонный калибр в виде пробки, срезанной но хорде, на расстоянии от окружности в 0,5 мм, всего рабочего сечения калибра. К поверхности калибра устанавливается эталонный нож. По Зксиерт А. Л. Элькишек

Редактор Н. Й. Кузнецов эталонному ножу записывается положение верхней каретки, соответствующее риске ножа на заданном расстоянии.

Регулировочным винтом 12 приспособления рамка 11 перемещается в ту или другую сторону по установочной пластинке до тех пор, когда алмаз будет проводить риску под заданным пунктиром.

Помещая вместо эталонного ножа ножи без риски и устанавливая каретку по зафиксированному положению шкалы, проводят риску алмазом, перемещая каретку под неподвижным приспособлением. При этом риска получится под заданным пунктиром микроскопа, а самый пунктир расположен на заданном расстоянии от края. Точность этой наводки равняется возможной точности измерения цилиндрического калибра ножами, т. е. 0,001 мм, Предмет изобретения.

Приспособление для нанесения риски на нож для проверки резьбовых калибров к микроскопу, отличающееся применением подвешенной к объективу микроскопа и несущей режущий инструмент10рамки 11, поворотной под действием связанного с ней нитью и шпилькой 7 винта 3 и передвижной в направлении, перпендикулярном к оси поворота, с целью перемещения режущего инструмента по обрабатываеМой поверхности.
