Реферат

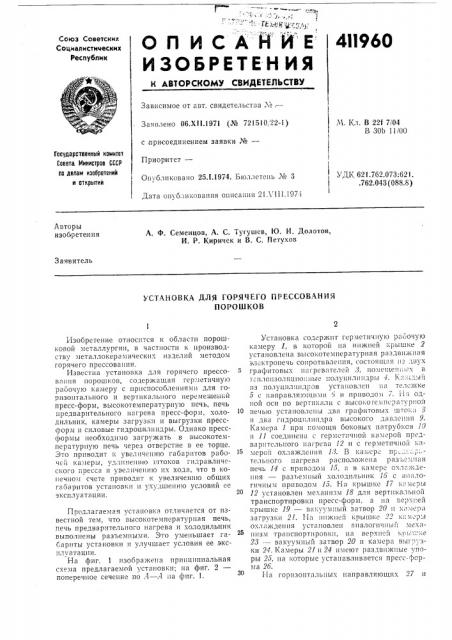

Союз Советских

Социалистических

Республик

ОП ИС

411960

ИЗОБРЕТЕН ИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹.—

Заявлено 06.Х11.1971 (№ 721510, 22-1) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 25.1.1974. Ьюллетень ¹ 3

Дата опубликования описания 21Л 111.1974

М. Кл. В 22f 7/04

В 3017 11/ОО!

УД1; 621.762.073.621..762.043 (088.8) Гасударственный конитет

Совета Министров СССР ва делам изобретений

Авторы изобретения

А. Ф. Семенцов, A. С. Тугушев, Ю. И. Долотов, И. Р. Киричек и В. С. Петухов

Заявитель

УСТАНОВКА ДЛЯ ГОРЯЧЕГО ПРЕССОВАНИЯ

ПОРОШКОВ

Изобретение относится к области порошковой металлургии, в частности к производству металлокерямическнх изделий методом горячего прессования.

Известна установка для горячего прессования порошков, содержащая герметичну о рабочую камеру с приспособлениями для горизонтального и вертикального перемещений пресс-форм, высокотемпературную печь, печь предварительного нагрева пресс-форм, холо- 1О дильннк, камеры загрузки и выгрузки прессформ и силовые гидроцилиндры. Однако прессф»ормы необходимо загружать в высокотемпературную печь через отверстие в ее торце.

3То приводит к увеличению габаритов рабоче Ica:.tbpbt, уд 1нlгени!о штокоВ Гид17аВлпче ского пресса и увеличению 1гх хода, что в конечном счете приводит к увеличению общих гяоарнтов установки и ухудшению условий ее эксплуатации.

Предлагаемая установка отличается от известной тем, что высокотемпературняя печь, печь предварительного нагрева и холодильник выполнены разъемными. Это уменьшает габариты установки н улучшает условия ее эксплуатации.

На фиг. 1 изобра?кена принципиальная схема предлагаемой установки; на фиг. 2— поперечное сечение по 4 — л на фиг. 1.

Установка содер?кнт герметичную рабочую кяме17у 1, В кот0170Й ня не!жне!! 117ыш!се 2 установлена высокотемперятурная раздвижная электронечь сопротивления, состоящая lta:ðóx

t pat$IIToBbIx н 11 ревятеле!! 8, поз!с!ценl!!>!х В тсн10нзoляцнонные нолуцнлнндры 4. Кя::.;."!Э11! нз полуцнл!шдров установлен ня теле?кке

5 с,направля:ощими t5 и приводом 7. г11 одной оси по верт!гкялн с высокогсмJloратур1!ой печью установлены двя гряф1гговых нтокя 8 и два гндроцилнндра высокого дяьлс шя 9.

Каме17а 1 прн гомощн боковых патрубков 1О н 1 1 coe tt t te! I a с ге17 зlстн чнон I< a 7! t. poll и рсдварнтсльного нагрева 12 и с герметичной 1,ямерой охлаждения 1, 3. В ка:.;срс пр тельного нагрева расположена разь "„l àÿ печь 14 с приводом 15, я в камере охл.;кденпя — разъемный холодильник 15 с я!яло-!

»stIbt7t приводом 15. Ня крышке 17 камеры

12 установлен мехи!изм 18 для вертикальной транспортировки пресс-форм, а на Веря.ей крышке 19 — гякуумный затвор 20 н lltiмеря загрузки 2!. Ня нижней крышке 22 к!мер!я охлаждения установлен aïaëî !I!Itlbttl !!ехяннзм транспортировки, ня веря.":»t крь: н е

28 — Вякуу г!Иый затвор 2/1 н камера выг..;, зки 24. Камеры 21 н 24 имеют раздвижные упоры 25, на которые устанавливается пресс-фcpма 20.

На горизонтальных направляющих 27 и

411 96О

Зо

28 рясполо>кены тележки 29 и 80 с огнеупор ыми подставками 81 и 82 для горизонтальной транспортировки прессформы в графитовом цилиндре 88. Между направляющими установлены механизмы 84 и 3э для горизонтального перемещения тележек 29 и 80 с индивидуальными приводами 86 и 87.

Установка работает следующим образом.

Через открытый люк камеры загрузки 21 пресс-форма 26 устанавливается на упоры 25.

Люк закрывается и при закрытом затворе 20 производится вакуумирование камеры загрузки 21 до давления, равного давлению в рабочей камере 1. После этого открывается затвор 20 и шток механизма 18 подводится под пресс-форму 26 и снимает ее с упоров 25. Упоры раздвигаются и пресс-форма опускается в камеру предварительного нагрева 12 и устанавливается в печь 14. После предварительного нагрева пресс-форма опускается в предварительно прогретый графитовый цилиндр

33, установленный на тележке 29, и механизмом 34 перемещается в камеру 1.

Полуцилиндры 4 с нагревятелямн 3 высокотемпературной печи раздвигаются механизмами 7. При этом тележка 29 с пресс-формой

26 вкатывается в боковой проем и останавливается над нижним штоком 8 таким образом, что пресс-форма 26 оказывается в зоне высоких температур. Нижний шток 8 перемещается вверх .тидроцилиндром высокого давления

9 и снимает цилиндр, 33 с пресс;формой с тележки 29. Тележка выкатывается из проема, а полуцнлиндры 4 смыкаются.. После этого производится нагрев пресс-формы 26 до температуры горячего прессования, а к штокам

8 прикладывается рабочее давление.

После прессования пресс-форма остывает вместе с печью до температуры 1500 С. Затем высокотемпературная печь раздвигается, в боковой проем вкатывается тележка 80, на которую при опускании штока 8 опускается пресс-форма 26 с цилиндром 83. Механизм 85 перемещает пресс-форму в камеру охлаждения. Шток механизма 18 выталкивает прессформу из цилиндра 88 и перемещает ее в холодильник 16. После охлаждения пресс-форма через затвор 20 перемещается в камеру выгрузки, устанавливается на упоры 25, шток механизма 18 опускается, затвор 20 закрывается. Камеру выгрузки заполняют воздухом, вскрывают люк и извлекают пресс-форму с готовым изделием.

После этого рабочий цикл установки повторяется. Использование предложенной установки позволяет в 3 — 4 раза уменьшить ход гидроцнлиндров высокого давления, снизить металлоемкость и габариты установки, улучшить условия ее эксплуатации.

Предмет изобретения

Установка для горячего прессования порошков, содержащая герметичную рабочую камеру с приспособлениями для горизонтального н вертикального перемещений пресс-форм, высокотемпературпую печь, печь предварительного нагрева, холодильник, камеры загрузки и выгрузки пресс-форм и силовые гидроцилиндры, отличпюцпяся тем, что, с целью уменьшения габаритов установки и улучшения условий ее эксплуатации, высокотемпературная печь. печь предварительного нагрева и холодильник выполнены разъемными.

411960

Составитель И. Кияискии

Техред E. Борисова

Корректор А. Васильева

Редактор Т. Фадеева

Тип. Харьк. фил. пред. <Патент»

Заказ 1185!183 Изд. № 430 Тира>к 811 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
