,г
4Ц999
Союз Советских
Социалистических
Республик

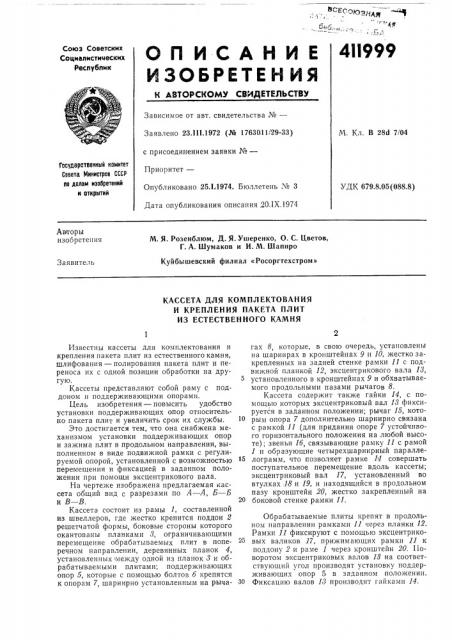

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К ЛзтОРСКОМ т СВИДЕтЕЛЬСТВ
Зависимое от авт. свидетельства №вЂ”
Заявлено 23.III.1972 (№ 1763011/29-33) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 25Л..1974. Бюллетень ¹ 3
Дата опубликования описания .20,IÕ.1974
М. Кл. В 28d 7/04
Государственный комитет
Совета Министров СССР оо делам изобретений и открытий
УДК 679.8.05 (088.8) Авторы изобретения
М. Я. Розенблюм, Д. Я. Ушеренко, О. С. Цветов, Г. А. Шумаков и И. М. Шапиро
Куйбышевский филиал «Росоргтехстром»
Заявитель
КАССЕТА ДЛЯ КОМПЛЕКТОВАНИЯ
И КРЕПЛЕНИЯ ПАКЕТА ПЛИТ
ИЗ ЕСТЕСТВЕННОГО КАМНЯ
Известны кассеты для комплектования и крепления пакета плит из естественного камня, шлифования — полирования пакета плит и переноса их с одной позиции обработки на другую.
Кассеты представляют собой раму с поддоном и поддерживающими опорами.
Цель изобретения — повысить удобство установки поддерживающих опор относительно пакета плит и увеличить срок их службы.
Это достигается тем, что она снабжена механизмом установки поддерживающих опор и зажима плит в продольном направлении, выполненном в виде подвижной рамки с регулируемой опорой, установленной с возможностью перемещения и фиксацией в заданном положении при помощи эксцентрикового вала.
На чертеже изображена предлагаемая кассета оощий вид с разрезами по А — А, Б — Б и  — В.
Кассета состоит из рамы 1, составленной из швеллеров, где жестко крепится поддон 2 решетчатой формы, боковые стороны которого окантованы планками 8, ограничивающими перемещение обрабатываемых плит в поперечном направлении, деревянных планок 4, установленных между одной из планок 8 и обрабатываемыми плитами; поддерживающих опор 5, которые с помощью болтов б крепятся к опорам 7, шарнирно установленным на рычагах 8, которые, в свою очередь, установлены на шарнирах в кронштейнах 9 и 10, жестко закрепленных на задней стенке рамки 11 с подвижной планкой 12, эксцентрикового вала И, установленного в кронштейнах 9 и обхватываемого продольными пазами рычагов 8.
Кассета содержит также гайки 14, с помощью которых эксцентриковый вал И фиксируется в заданном положении; рычаг 15, кото10 рым опора 7 дополнительно шарнирно связана с рамкой 11 (для придания опоре 7 устойчивого горизонтального положения на любой высоте); звенья lб, связывающие рамку 11 с рамой
1 и образующие четырехшарнирный паралле15 лограмм, что позволяет рамке И совершать поступательное перемещение вдоль кассеты; эксцентриковый вал 17, установленный во втулках 18 и 19, и находящийся в продольном пазу кронштейн 20, жестко закрепленный на
20 боковой стенке рамки П.
Обрабатываемые плиты крепят в продольном направлении рамками 11 через планки 12.
Рамки 11 фиксируют с помощью эксцентриковых валиков 17, прижимающих рамки 11 к поддону 2 и раме 1 через кронштейн 20. I1îворотом эксцентриковых валов 18 на соответствующий угол производят установку поддерживающих опор 5 в заданном положении.
Фиксацию валов И производят гайками 14.
411999
Предмет изобретения
В(IФ
77 7
7 О
Составитель В. Смыслов
Текред Г. Васильева
Редактор С. Ежкова
Коррсктор С. Хейфиц
Заказ 1043/196 Изд. ¹ 416 Тираж 537 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, K-35, Раушская наб., д. 4/5
Тип. Харьк. фил. пред, «Патент»
Кассета для комплектования и крепления пакета плит из естественного камня, включающая раму, поддон и поддерживающие опоры, установленные по торцам пакета плит, отличающаяся тем, что, с целью повышения удобства установки поддерживающих опор относительно пакета плит и увеличения срока их службы, она снабжена механизмом установки поддерживающих опор и зажима плит в продольном направлении, выполненном в виде подвижной рамки с регулируемой опорой, установленной свозможностью перемещения и фиксацией в заданном положении при помощи эксцентрикового вала.
