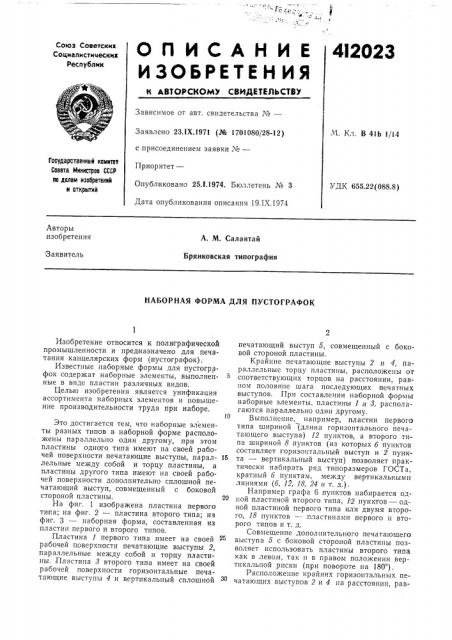

ОП ИСАН ИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
М. Кл. В 41Ь 1/14
Заявлено 23.IX.1971 (№ 1701080/28-12) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 25.I.1974. Бюллетень № 3
Дата опубликования описания 19.IX.1974
Гасударственный комитет
Совета Министров СССР ао делам изобретений и открытий
УДК 655.22(088.8) Авторы изобретения
А. М. Салантай
Бряиковская типография Заявитель
НАБОРНАЯ ФОРМА ДЛЯ ПУСТОГРАФОК
Изобретение относится к полиграфической промышленности и предназначено для печатания канцелярских форм (пустотрафок).
Известные наборные формы для пустографок содержат наборные элементы, выполненные в виде пластин различных видов.
Целью изобретения является унификация ассортимента наборных элементов и повышение производительности труда при наборе.
Это достигается тем, что наборные элементы разных типов в наборной форме расположены параллельно один другому, при этом пластины одного типа имеют на своей рабочей поверхности печатающие выступы, парал- 15 лельные между собой и торцу пластины, а пластины другого типа имеют на своей рабочей поверхности дополнительно сплошной печатающий выступ, совмещенный с боковой стороной пластины.
На фиг. 1 изображена пластина первого типа; на фиг. 2 — пластина второго типа; на фиг. 3 — наборная форма, составленная из пластин первого и второго типов.
Пластина 1 первого типа имеет на своей рабочей поверхности печатающие выступы 2, параллельные между собой и торцу пластины. Пластина 8 второго типа имеет на своей рабочей поверхности горизонтальные печатающие выступы 4 и вертикальный сплошной печатающий выступ 5, совмещенный с боковой стороной пластины.
Крайние печатающие выступы 2 и 4, параллельные торцу пластины, расположены от соответствующих торцов на расстоянии, равном половине шага последующих печатных выступов. При составлении наборной формы наборные элементы, пластины 1 и 8, располагаются параллельно один другому.
Выполнение, например, пластин первого типа шириной (длина горизонтального печатающего выступа) 12 пунктов, а второго типа шириной 8 пунктов (из которых 6 пунктов составляет горизонтальный выступ и 2 пункта — вертикальный выступ) позволяет практически набирать ряд типоразмеров ГОСТа, кратный 6 пунктам, между вертикальными линиями (6, 12, 18, 24 и т. д.).
Например графа 6 пунктов набирается одной пластиной второго типа, 12 пунктов — одной пластиной первого типа или двумя второго, 18 пунктов — пластинами первого и второго типов и т. д.
Совмещение дополнительного печатающего выступа 5 с боковой стороной пластины позволяет использовать пластины второго типа как в левом, так и в правом положении вертикальной риски (при повороте на 180 ).
Расположение крайних горизонтальных печатающих выступов 2 и 4 па расстоянии, рав4i3 2023 ном половине шага последующих печатающих выступов, позволяет производить торцовое соединение наборов пластин с сохранением шага набора при наборе любых форматов.
Предмет изобретения
1. Наборная форма для пустографок, содержащая наборные элементы, выполненные в виде пластин различных видов, отличаюи1аяся тем, что, с целью унификации ассортимента наборных элементов и повышения производительности труда при наборе, наборные элементы разных типов расположены в наоорной форме параллельно один другому, при этом пластины одного типа имеют на своей рабочей поверхности печатающие выступы, параллельные между собой и торцу пластины, а пластины другого типа имеют на своей рабочей поверхности дополнительно сплошной печатающий выступ, совмещенный с боковой стороной пластины.
2. Форма по и. 1, отлича ощаяся тем, что крайние выступы, параллельные торцу пластины, расположены от соответствующих торцов на расстоянии, равном половине шага последующих печатающих выступов.
