Реферат



< >4!20 83

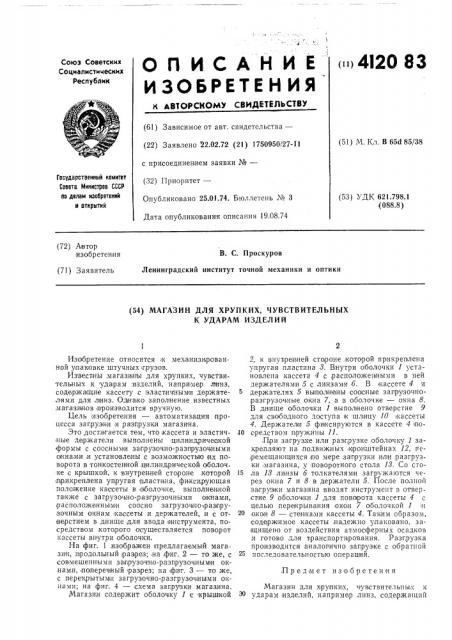

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 22.02.72 (21) 1750950/27-11 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 25.01.74. Бюллетень № 3

Дата опубликования описания 19.08.74 (51) М. Кл. В 65d 85/38

Государственный комитет

Совета Министров СССР оо делам юооретеннй н открытий (53) УДК 621.798.1 (088.8) (72) Автор изобретения

В. С. Проскуров

Ленинградский институт точной механики и оптики (71) Заявитель (54) МАГАЗИН ДЛЯ ХРУПКИХ, ЧУВСТВИТЕЛЬНЫХ

К УДАРАМ ИЗДЕЛИЙ

Изобретение относится к механизированной у паковке штучных грузов.

И звестны .м а газ ины,для хрупких, чувствительных к уда рам:изделий, например линз, содержа щие кассету с эластичными держателями для л инз. Однако заполнение известных магазинов производится вручную.

Цель изобретения — автоматизация процесса загрузки и разгрузки магазина.

Это достигается тем, что кассета и эластичные де ржатели выполнены цилиндрической формы с соосными загрузочно-разпрузочными окнами и установлены с возможностью их поворота в тон костен ной,цилиндрической оболочке с крышкой, к внутренней сто роне которой п рикреплена упругая пластина, фиксирующая положение кассеты в оболочке, выполненной также с загрузочно-,разгрузочными о кнами, расположенными соосно загрузочно-разгрузочным окнам |кассеты и держателей,,и с отверстием в днище для ввода инструмента, посредством .которото осуществляется поворот кассеты внутри оболочки.

На фиг. 1,изображен предлагаемый магазин, п|родольный разрез; на фиг. 2 — то же, с совмещенными загрузочно-разгрузочными окнами, поперечный разрез; на фиг, 3 — то же, с перекрытыми загрузочно-,разгрузочными окнами; на фиг. 4 — схема загрузки магазина.

Магазин содержит оболочку 1 с крышкой

2, к внутренней сто роне которой прнкреплена упругая пластина 8. Внутри оболочки 1 установлена кассета 4 с,расположен ными в ней держателями 5 с линзами 6. В кассете 4 и держателях 5 BbIIHQJl!HBHbl соооные загрузочно разгрузочные окна 7, а в ооолочке — окна 8.

В днище оболочки 1 выполнено отверстие 9 для свободного доступа IK шли цу 10 !Kассеты

4. Держател|и 5 фиксируются в кассете 4 1по30 средством пружины 11.

При загрузке или разгрузке оболочку 1 закрепляют .на подвижных кронштейнах 12, ге ремещающ ихся по мере запрузки или разгрузки магазина,,у поворотного стола 18. Со сто15 ла И линзы 6 толкателям и загружаются через окна 7 и 8 в держатели 5. После полной загрузчики магазина вводят инструмент в отверстие 9 оболочки 1 для поворота кассеты 4 с целью перекрывания окон 7 о болочкой 1 и

20 окон 8 — стенками кассеты 4. Таким образом, содЕрж имое кассеты, надежно улаковано, заоцищено от воздействия атмосферных осадков ,и готово для транспортирования. Разгрузка производится аналогично загрузчике с обратной

25 последовательностью опер ац|ий.,Предмет изобретен ия

Магазин для хрупких, чувствительных к ударам изделий, например .линз, содержащий

412083

5 кассету с эластичными держателями,для линз, отличающийся тем, что, с целью автоматизации процесса его загрузки и:разгрузки, кассета IH эластичные держатели выполнены цилиндрической формы с соосными загрузочноразпрузочным и окнами и установлены с возможностью их,поворота в тонкостенной цилиндрической оболочке с крышкой, к внутренней стороне которой прикреплена упругая пластина, фиксирующая положение кассеты в оболочке, выполненной также с загрузочно разг рузочными окнами, расположенными со5осно загрузочно-,,разгрузочным окнам кассеты и держателей, и с отверстием в днище для ввода инструмента, посредством которого осуществляется поворот кассеты внутри оболочки.

412083

Составитель С. Ширииская

Редактор 3, Твердоклебова Техред А, Камышникова К орректор, асильева

А, В

Заказ 1047/205 Изд. № 424 Тираж 760 Подписное

Ц ИПИ Государственного комитета Совета Министров СССР

НИИП по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. <Патент»
