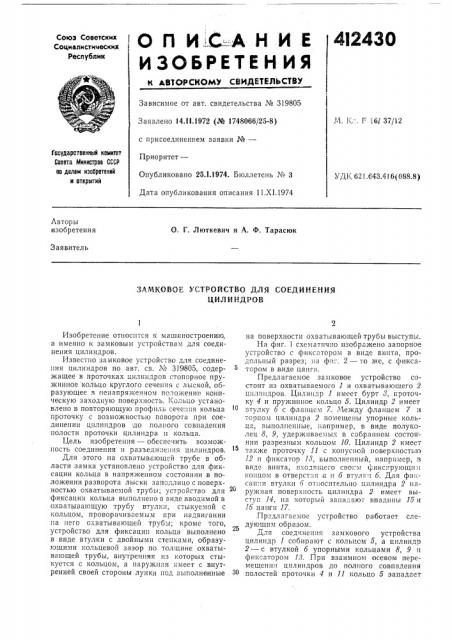

ОПИСАНИЕ

ИЗОбРЕТЕ Н ИЯ

4I2430

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства № 319805

Заявлено 14.11.1972 (№ 1748066/25-8) i:.1. К;.. Г 161 37/12 с присоединением заявки №вЂ”

Государственный комитет

Совета Министров СССР во делам ивооретений и открытий

Приоритет—

Опубликовано 25.1.1974. Бюллетень № 3

Дата опубликования описания 11.XI.1974

УЛК 621 643.416(088.8) Лвторы изобретения

О. Г. Люткевич и А. Ф. Тарасюк

Заявитель

ЗАМКОВОЕ УСТРОЙСТВО ДЛЯ СОЕДИИЕНИЯ

ЦИЛИНДРОВ

Изобретение относится к машиностроению, а именно к замковым устройствам для соединения цилиндров.

Известно замковое устройство для соединения цилиндров по авт. св. № 319 805, содержащее в проточках цилиндров стопорное пружинное кольцо круглого сечения с лыской, образующее и .пенапряже»ном положении коническую заходную поверхность. Кольцо установлено в повторяющую профиль сечения кольца проточку с возможностью поворота при соединении цилиндров до полного совпадения полости проточки цилиндра и кольца.

Цель изобретения — обеспечить возможность соединения и разъединения цилиндров.

Для этого на охватывающей трубе в области замка установлено устройство для фиксации кольца в напряженном состоянии в положении разворота лыски заподлицо с поверхностью охватываемой трубы; устройство для 2О фиксации кольца выполнено в виде вводимой в охватывающую трубу втулк:i, стыкуемой с кольцом, роворачиваемым при надвигании на него охватывающей трубы; кроме того, устройство для фиксации кольца выполнено в виде втулки с двойными стенками, образующими кольцевой зазор по толщине охватывающей трубы, внутренняя из которых стыкуется с кольцом, а H2p (æíая имеет с BH ò" ренней своей стороны лунки под выполненные на поверхности охватывающей трубы выступы.

На фиг. 1 схематично изображено запорное устройство с фиксатором B виде винта, продольный разрез; на фнт. 2 — то же, с фиксатором в виде цанги.

Предлагаемое замковое устройство состоит из охватываемого 1 и охватывающего 2

L rI i-iii p0 . Цилиндр 1 iiiA еет бурт, lIpoTO 1ку 4 и пружинное кольцо 5. Цилиндр 2 имеет втулку б с фланцем 7. Между фланцем 7 и торцом цилиндра 2 помещены упорные кольца, выполненные,: апример, в виде полуколец 8, 9, удерживаемы . в собранном состоянии разрезным кольцом 10. Цилиндр 2 имеет также проточку 11 с конусной поверхностью

12 ii фиксатор 18, выполненный, например, в виде винта, входящего своим фикс рующим ко;щом в отверст: я а и б втулг1 6. Для фикcaUi è втулки 6 относительно цилиндра 2 наружная поверхность цилиндра 2 имеет выступ 14, на которьш западают впадины 15 и

16 цан ги 17. .Пр "длагаемое устройство работает следующим образом.

Для соединения замкового устройства цилиндр 1 собирают с кольцом 5, а цилиндр

2 — с втулкой 6 упорными кольцами 8, 9 и фиксатором 13. Нр>! взаимном осевом перемещении цилиндров до полного совпадения полостей проточки 4 и 11 кольцо 5 западает

412430

Предмет изобретения г 5 Раг r

Фиг 2

Заказ 1184/176 г1зд Pãî 427 Тираж 875

UHHHIIH Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Тип. Харьк. фил. пред. «Патент» в проточку 1I, а торец фланца 7 упирается в бурт 8, препятствуя взаимному осевому перемещению цилиндров.

Для разъема замкового устройства снимают разрезное кольцо 10 и вынимают полу- 5 кольца 8 и 9. Затем освобождают фиксатором

13 втулку 6 от соединения ее с цилиндром 2 и перемещают в осевом направлении цилиндр

2 к цилиндру 1. При этом кольцо 5 под действием конусной поверхности 12 деформирует- 1о ся и утапливается в проточке 4, а втулка б перекрывает проточку 11. Далее соед1шяют фиксатором 13 втулку 6 с цилиндром 2 и отсоединяют цилиндр 2 от цилиндра 1, поскольку кольцо 5 уж; не может запасть в проточку

11, перекрытую втулкой б.

Для автоматического соединения цилиндров 1 и 2 выступ 14 располагают в проточке

16 и тем самым фиксируют втулку б относительно цилиндра 2. Соединение происходит в описанном порядке.

Для автоматического разъединения цплги1дров 1 и 2 цилиндр 2 перемещают в осевом направлении к цилиндру 1 с необходимым усилием, при .этом кольцо 5 под действием поверхности 12 деформируется и устанавливается в проточке 4, а втулка б перекрывает проточку 11. В это время выступ 14 западает в проточку 15, фиксируя втулку б относительно цилиндра 2. Далее цилиндр 1 отделяют от цилиндра 2, поскольку кольцо 5 уже не может запасть в про — î÷êó II, перекрытую втулкой 6.

1. Замковое устройство для соединения цилиндров по авт. св. № 319805, отличающееся тем, что, с цель1о ооеспечения возможности соединения п разъеди,ения цилиндров, па охватывающей трубе в области замка установлено устройство для фиксации кольца в :апряженпом состоянии в положении разворота лыски заподлицо с поверхностью охватываемой трубы.

2. Устройство по п. 1, отличающееся тем, что устройство для фиксации кольца выполнено в виде вводимой в охватывающую трубу втулки, стыкуемой с кольцом, проворачиваемыAl при надвигании па него охватывающей трубы.

3. Устройство по п. 1, отличающееся тем, что устройство для фиксации кольца выполнено и виде втулки с двойными стенками, îáразующими кольцевой зазор по толщине охватывающей трубы, внутренняя из которых стыкуется с кольцом, а наружная имеет с внутренней своей стороны лупки под выполненные па поверхности охватывачощей трубы выступы.
