Патент ссср 412451
Иллюстрации
Реферат

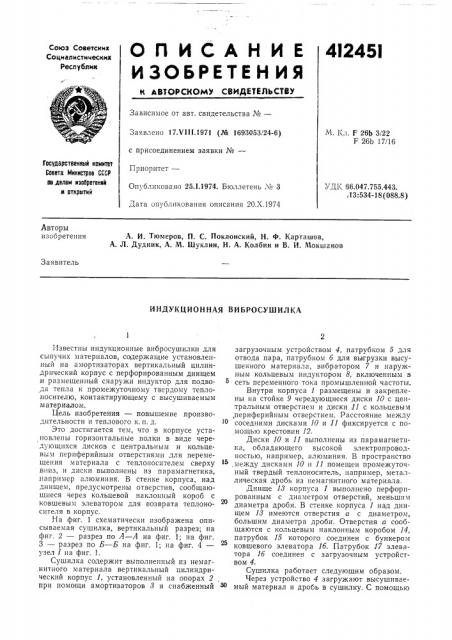

ОП ИСАНИ Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
4I245I
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹â€”
М. Кл. F 26Ь 3/22
F 26b 17/16
Заявлено 17.7111.1971 (№ 1693053/24-6) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 25.1,1974. Бюллетень ¹ 3
Дата QII) o é oB
Государственный комитет
Совета Министров СССР оо,делам изобретеиий и открытий
УДК 66.047.755.443, <13:534-18 (088.8) Авторы изобретения
А. И. Тюмеров, П. С. Поклонский, Н. Ф. Карташов, А. Л. Дудник, А. М. Шуклин, Н. А. Колбин и В. И. Мокшанов
Заявитель
ИНДУКЦИОННАЯ ВИБРОСУШИЛКА
Известны индукционные вибросушилки для сыпучих материалов, содержащие установленный на амортизаторах вертикальный цилиндрический корпус с перфорированным днищем и размещенный снаружи индуктор для подвода тепла к промежуточному твердому теплоносителю, контактирующему с высушиваемым материалом.
Цель изобретения — повышение производительности и теплового к. и. д.
Это достигается тем, что в корпусе установлены горизонтальные полки в виде чередующихся дисков с центральным и кольцевым периферийным отверстиями для перемещения материала с теплоносителем сверху вниз, и диски выполнены из парамагнетика, например алюминия. В стенке корпуса, над днищем, предусмотрены отверстия, сообщающиеся через кольцевой наклонный короб с ковшевым элеватором для возврата теплоносителя в корпус.
На фиг. 1 схематически изображена описываемая сушилка, вертикальный разрез; на фиг. 2 — разрез по А — А на фиг. 1; на фиг.
3 — разрез по Б — Б на фиг. 1; на фиг. 4— узел I на фиг. 1.
Сушилка содержит выполненный из немаг.нитного материала вертикальный цилиндрический корпус 1, установленный на опорах 2 при помощи амортизаторов 8 и снабженный загрузочным устройством 4, патрубком 5 для отвода пара, патрубком 6 для выгрузки высушенного материала, вибратором 7 и наружным кольцевым индуктором 8, включенным в сеть переменното тока промышленной частоты.
Внутри корпуса 1 размещены и закреплены на стойке 9 чередующиеся диски 10 с центральным отверстием и диски 11 с кольцевым ,периферийным отверстием. Расстояние между соседними дисками 10 н 11 фиксируется с помощью крестовин 12.
Диски 10 и 11 выполнены из парамагнети1<2, обладающего высокой электропроводностью, например, алюминия. В пространство
15,между .дисками 10 и 11 помещен промежуточный твердый теплоноситель, например, металлическая дробь из немагнитного материала.
Днище 18 корпуса 1 выполнено перфорированным с диаметром отверстий, меньшим диаметра дроби. В стенке корпуса 1 над днищем 18 имеются отверстия а с диаметром, большим диаметра дроби. Отверстия а сообщаются с кольцевым наклонным коробом 14, патрубок 15 которого соединен с бункером ковшевого элеватора 16. Патрубок 17 элеватора 16 соединен с загрузочным устройством 4.
Сушилка работает следующим образом.
Через устройство 4 загружают высушиваемый материал и дробь в сушилку. С помощью
412451
Я-Я
Фиг. J внбратора 7 сообщают вертикальные колебания корпусу 1, что приводит к образованию виброкипящего слоя дроби EI материала, которые перемещаются сверху вниз, проходя через центральные и кольцевые периферийные отверстия в дисках 1О и Il. Высушенный материал отделяется от дроби, проливаясь через перфорацию днища 18, а дробь через отверстия а попадает в кольцевой наклонный короб 14 и через патрубок 1о поступает в бункер ковшевого элеватора 1б. После подъема в элеваторе Iб,дробь с помощью патрубка 17 направляют в загрузочное устройство 4.
С помощью ичдуктора 8 производят индукционный нагрев дисков 10 и 11 до заданной температуры. Нагрев и сушка материала происходит за счет контакта его с верхними и нижними горячими поверхностями дисков 10 и 11. Теплоноснтель выполняет также функции измельчения материала и очистки поверхностей дисков 10 и 11 и стенок корпуса I.
Высушенный материал выводится из сушилки через патруоок б, а водяные пары— через,патрубок Б.
Оптимальные условия сушки пятисернистой 25 сурьмы обеспечиваются при диаметре частиц теплоносителя 5,н,н и расстоянии между дисками !3 — 2б мл.
Предмет изооретения
l. Индукционная вибросушилка для сыпучих материалов, например пятисернистой сурьмы, содержащая установленный на амортизаторах вертикальный цилиндрический корпус с перфорированным днищем и размещенный снаружи индуктор для подвода тепла к промежуточному твердому теплоносителю, контактирующему с высушиваемым материалом, отличающаяся тем, что, с целью повышения производительности и теплового к. п. д., в корпусе установлены горизонтальные полки в виде чередующихся дисков с центральным и кольцевым периферийным отверстиями для перемещения материала с теплоносителем сверху вниз, и диски выполнены из парамагнетика, например алюминия.
2. Вибросушилка по п. 1, отличающаяся тем, что над днищем в стенке корпуса предусмотрены отверстия, сообщающиеся через кольцевой наклонный короб с ковшевым элеватором для возврата теплоносителя в корпус.
