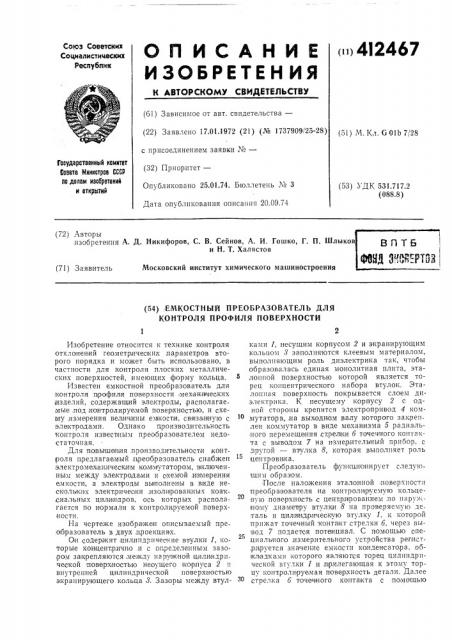

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Зависимое от авт. свидетельства— (22) Заявлено 17.01.1972 (21) (¹ 1737909!25-28) с присоединением заявки ¹â€” (32) П р и op:и тет—

Опубликовано 25.01.74. Бюллетень М 3

Дата опубликования описания 20.09.74 (51) М. Кл. 6 01Ь 7/28

Государственный комитет

Совета е1иниотроа СССР оо делам изооретений и открытий (53) УДК 531.717.2 (088.8) (72) Авторы изобретения А. Д. Никифоров, С. В. Сейнов, А. И. Гошко, Г. П. Шлыков и Н. Т. Халястов

Московский институт химического машиностроения (71) Заявитель (54) ЕМКОСТНЫЙ ПРЕОБРАЗОВАТЕЛЪ ДЛЯ

КОНТРОЛЯ ПРОФИЛЯ ПОВЕРХНОСТИ

Изобретение относится к технике контроля отклонений геометрических параметров второго порядка и может быть использовано, в частности для контроля плоских металлических поверхностей, имеющих форму кольца.

Известен емкостной преобразователь для контроля п рофиля поверхности механических изделий, содержащий эле,кт,роды,,располагае мые лод контролируемой поверхностью, и схему .изме рения величины ем кости, связанную с электродами. Однако производительность

KoIITpoëÿ известным преобразователем недостаточная.

Для павышения .производительности Ко НТ роля предлагаемый преобразователь снабжен электромеханическим ком мутатором, включенным между электродами и схемой,ивмерения емкости, а электроды вьлполнены в виде несколыких электрически,изолированных коаксиальных цилиндров, ось KQTopbI. располагается по нормали к контролируемой поверхности.

На чертеже изображен описываемый:преоб р азователь в двух, проекциях.

Он содержит,цилиндрические втулки 1, коToðûå концентрично,и с îI;,ðåäåëåííûм зазорам закрепляются между наружной цили ндрп ческой поверхностью неоущего корпуса 2 и внутренней цилиндрической поверхностью экранирующего кольца 8. Зазоры между втулками 1, несущим корпусом 2 и экранирующим кольцом 8 заполняются клеевым материалом, выполняющим роль диэлектрика так, чтобы образовалась единая монолитная плита, эталонной поверхностью которой является торец концентрического набора втулок. Эталонная поверхность покрывается слоем диэлектрика. К несущему корпусу 2 с одной стороны крепится электропрнвод 4 ком10 мутатора,,на выходном валу которого закреплен коммутатор в виде механизма 5 радиального перемещения, стрелки 6 точечного контак TB с выводом 7 на измерительный приоор. с д ругой — втулка 8, которая выполняет роль центрови,ка.

Преобразователь функционирует следующим образом.

После наложения эталонной,повеpiнocти преобразователя на контроли руемую кольцевую .поверхность с центрированием ло на,руж ному диаметру втулки 8 на проверяемую деталь и цилиндрическую втулку 1, к которой прижат точечный конта кт,стрелки 6, через вывод 7 подается потенциал, С помощью специального,измерительного устройства регист,ри руется значение емкости конденсатора, оо кладками которого являются торец цилиндрической втулки 1 и п рилегающая к этому торцу контролируемая поверхность детали. Далее стрелка 6 точечного контакта с помощью

412467

Предмет изобретения

Составитель А. Духанин

Техред 3, Тараненко

Редактор Д. Пинчук

Корректор В. Гутман

Заказ 1051/290 Изд. № 425 Тираж 750 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Тип, Харьк. фил. пред, «Патент» электропривода 4,и механизма О радиального перемещения передвигается на следующую цилиндрическ ую втулку 1, где повторяется

1процесс,региспрации значения емкости. Дв:жение стрелки б точечного ко нтакта продолжается до обхода всех циз!ипдрическ!!х втуI0I< 1.

Емкостной преобразователь для контроля профиля поверхности .металлических изделий, содержагц!1й электроды, .располагаегмые пад ко:1тролируемой поверхностью, и схему измсрения величины емкости, связанную с электродами, отличающийся тем, что, с целью повышения производительности контроля, он снабже!! электромеханическю! кОм ч1утатором, включенным между электродами и схемой пз;„Iåðåïèÿ емкости, а электроды выполнены в виде нескольких электрически изоли1рованных коаксиальных цилиндров, ось которых,располагается,по нормали к контролируемой по верхности.
