Патент ссср 412469
Иллюстрации
Реферат
Союз Советскик
Социалистических
Реслублик

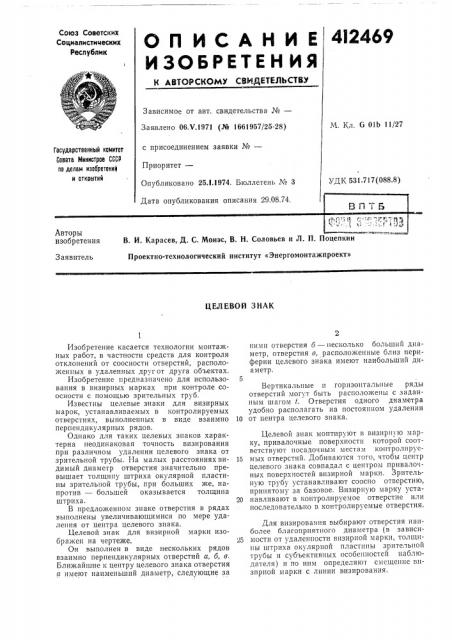

ОП ИСАНИЕ
ИЗОБРЕТЕ Н ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт, свидетельства №вЂ”
Заявлено 06.Ч.1971 (№ 1661957/25-28) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 25Л.1974. Бюллетень ¹ 3
Дата опубликования описания 29.08.74.
М. Кл. G 01Ь 11/27
Государственный комитет
Совета Министров СССР по делам изобретений н откоытий
УДК 531 717(088.8) Авторы изобретения
В. И. Карасев, . С, Монэс, В. Н. Соловьев и Л. П. Поцепкин
3 аявитель
Проектно-технологический институт «Энергомонтажпроект»
ЦЕЛЕВОЙ ЗНАК
Изобретение касается технологии монтажных работ, в частности средств для контроля отклонений от соосностн отверстий, расположенных в удаленных другот друга объектах.
Изобретение предназначено для использования в визирных марках при контроле соосности с помощью зрительных труб.
Известны целевые знаки для визирных марок, устанавливаемых в контролируемых отверстиях, выполненных в виде взаимно перпендикулярных рядов.
Однако для таких целевых знаков характерна неодинаковая точность визирования при различном удалении целевого знака от зрительной трубы. На малых расстоянияхвидимый диаметр отверстия значительно превышает толщину штриха окулярной пластины зрительной трубы, при больших же, напротив — большей оказывается толщина штриха.
В предложенном знаке отверстия в рядах выполнены увеличивающимися по мере удаления от центра целевого знака.
Целевой знак для визирной марки изображеH на чертеже.
Он выполнен в виде нескольких рядов взаимно перпендикулярных отверстий а, б, в.
Ближайшие к центру целевого знака отверстия а имеют наименьший диаметр, следующие за ними отверстия б — несколько больший диаметр, отверстия в, расположенные близ периферии целевого знака имеют наибольший диаметр.
Вертикальные и горизонтальные ряды отверстий могут быть расположены с заданным шагом 1. Отверстия одного диаметра удобно располагать на постоянном удалении
10 от центра целевого знака.
Целевой знак монтируют в визирную марку, привалочные поверхности которой соответствуют посадочным местам коптролнрус15 мых отверстий. Добиваются того, чтобы центр целевого знака совпадал с центром привалочных поверхностей визирной марки. Зрительную трубу устанавливают соосно отверстию, принятому за базовое. Визирную марку уста20 навливают в контролируемое отверстие или последовательно в контролируемые отверстия.
Для визирования выбирают отверстия наиболее благоприятного диаметра (в зависи25 мости от удаленности визирной марки, толщины штриха окулярной пластины зрительной трубы и субъективных особешюстей наблюдателя) и по ним определяют смещение визирной марки с линии визирования.
412469
Предмет пз ооретеп ни
Состав,:пель В. Романов
Тсхред 3, Тараненко
Редактор Е. Кравцова
Корректор Е, Миронова
Заказ 2181/2 Изд. № 381 Тирани 750 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий й1осква, Ж,-35, Раугпскаи пао., д. 4/5
Малоярославецкая городская типография Калужского областного управления издательств, полиграфии и книжной торговли
Целевой знак для визирпых марок, выполненный в виде взаимно перпендикулярных рядов отверстий, отличающийся тем, что, с целью повышспия точности визирования с различных расстояний, отверстия выполнены увеличивающимися по мере удаления от центра целевого знака.
