Обнаружитель дискретных сигналов
Иллюстрации
Реферат

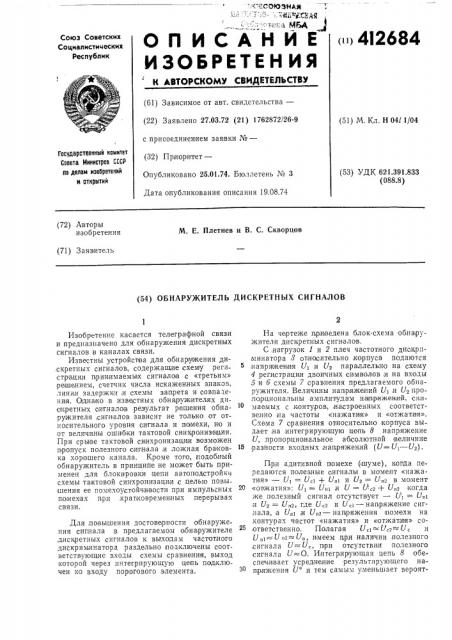

с» -:.СОЮЭНдя
: 11йоКСЕ Я " г :;а М54, ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
« 412684
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 27.03.72 (21) 1762872/26-9 с присоединением заявки №вЂ” (32) При орбите тв
Опубликовано 25.01.74. Бюллетень ¹ 3
Дата опубликования описания 19.08.74 (51) М. Кл. Н 04l 1/04
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.391.833 (088.8) (72) Авторы изобретения
М. Е. Плетнев и В. С. Скворцов (71) Заявитель (54) ОБНАРУЖИТЕЛЬ ДИСКРЕТНЫХ СИГНАЛОВ
Изобретение касается телеграфной связи и предназначено для обнаружения дискретных сигналов в каналах связи.
Известны устройства для обнарускения дискретных сигналов, содержащие схему регистрации принимаемых сигналов с «третьим» .реепением, счетчик числа искаженных знаков, линии задержки,и схемы запрета и совпадения. Одна ко в известных обнаружителях дискретных сигналов результат решения обнаружителя сигналов зависит не только от от.носительного уровня сигнала и помехи, но и от величины оши бки тактовой синхронизации.
При срыве тактовой синхронизации возможен пропуск полезного сигнала,и ложная браковка хорошего, канала. Кроме того, подобный обнаружитель в принципе не может быть применен для блокировки цепи автоподстрoHKll схемы тактовой синхронизации с целью повы1шения ее помехоустойчивости при импульсных помехах при,кратковременных перерывах связи.
Для .повы шения достоверности о бнаружения сигнала в предлагаемом обнаружителе дискретных сигналов к вьгходам частотного дискриминатора раздельно подключены соответствующие входы схемы сравнения, выход которой через интегрирующую цепь подключен ко входу порогового элемента.
На чертеже .пр и ведена блок-схема обна ружителя дискретных сигналов.
С,нагрузок 1 и 2 плеч частотного дискриотинатора 8 относительно корпуса подаются напряжения U, .и U2 параллельно на схему
4 регистрации двоичных символов,и на входы
5 и б схемы 7 сравнения предлагаемого обнаружителя. Величины напряжений UI,è U2 про,по рциональны амплитудам на пряжен ий, снимаемых с,контуров, настроенных соответственно на частоты «нажати я» и «отжатия».
Схема 7 сравнения относительно корпуса выдает на .интегрирующую цепь 8 .напряжение
U, пропорциональное абсолютной величине
1в разности входных, напряжений (U=U> U2).
При адитивной помехе (шуме), копда передаются полезные сигналы в момент «нажатия» — UI = U» + U,1 и U2 — — U, в момент
2о «оккатия»: UI —— U» н U = U,г+ UÄ2 когда же полезный сигнал отсутствует — Ul — — U» ,и U2 = Un2, где Uc2 и U l — напряжение сигнала, а У»,и У,г — напряжения помехи на контурах частот «нажатия» и «отжатаоя» соответственно. Полагая UcI= U г= Uñ и
U» = U .г= К„имеем при наличии полезного сигнала U= (/„при отсутствии полезного сигнала U=O. Интегрирующая цепь 8 обеспечивает усреднение результирующего напряжения U" и тем самым уменьшает вероят(11) 412684
П .р е д м е т и з о б .р е т е н и я
7 70
Составитель Н, Герасимова
Техред Т. Курилко Корректор A. Васильева
1, акт ьо Т. I .!àãîâà
:Ь .:.з 10!3/206 Язд, Хе 4!g Тираж 760 Подписное
LIHI4HHH Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 7Ê-35, Раушская наб., д. 4/5
Тип. Харьк. фил. пред. «Патент» ность ложной оценки состояния канала связи. Напряжение U" .c вHbы хxо0д а Uцеeп0и 8 подается на пороговый элемент 9. Если напряжение
U" превышает установленный порог U; (U*)U,), то элемент 9 по выходу 10 выдает калиброванное,по амплитуде напряжение, соответствующее решению «есть сигналы». В противном случае (Р4 U,) напряжение на выходе 10 отсутствует, что соответствует решен,.. ю «нет сигнала».
О бнаружитель дискретных, сигналов, сод-pжащий частотный дискриминатор, отличаюб бийся тем, что, с целью повьпшени я досто,верности обнаружения сигнала,,к выходам ча стотного диск р иминатора,раздельно под ключены соответствующие входы схемы сравнения, выход .которой через интегрирующую
10 цепь подключен.ко входу, порогового элемента.
