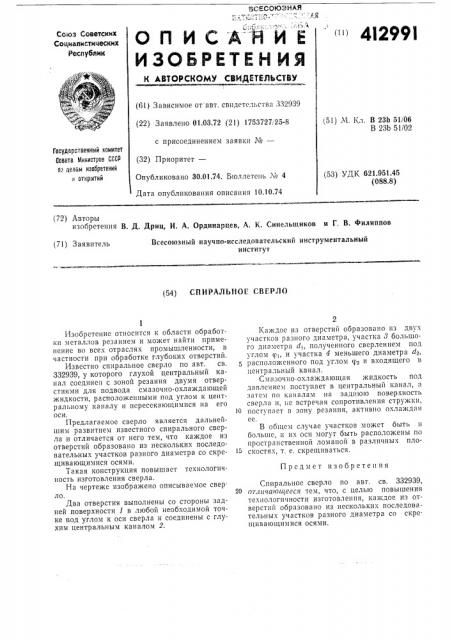

ВСЕСОЮЗНАЯ

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Респу6лик

" ) 412991

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства 332939 (22) Заявлено 01.03.72 (21) 1753727,25-8 с присоединением заявки М— (32) Приоритет—

Опубликовано 30.01.74. Бюллетень М 4

Дата опубликования описания 10,10.74 (51) М. Кл. В 23Ь 51/06

В 23b 51/02

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.951.45 (088.8) (72) Авторы изобретения В Д Дриц, И. А. Ординарцев, А. К. Синельщиков и Г. В. Филиппов

Всесоюзный научно-исследовательский инструментальный институт (71) Заявитель (54) С П И РАД Ы! О Е С В ЕРЛ О

Предмет изобретения

Изобретение относится к области обработки металлов резанием и может найти применение во всех отраслях промышленности, в частности при обработке глубоких отверстий.

Известно спиральное сверло по авт. св.

332939, у которого глухой центральный канал соединен с зоной резания двумя отверстиями для подвода смазочно-охлаждающей жидкости, расположенными под углом к центральному каналу и пересекающимися на его оси.

Предлагаемое сверло является дальнейшим развитием известного спирального сверла и отличается от него тем, что каждое из отверстий образовано из нескольких последовательных участков разного диаметра со скрещивающимися осями.

Такая конструкция повьнпаст технологичность изготовления сверла.

На чертеже изображено описываемое сверло.

Два отверстия выполнены со стороны задней поверхности 1 в любой необходимой точке под углом к оси сверла и соединены с глухим центральным каналом 2.

Каждое из отверстий образовано из двух участков разного диаметра, участка 3 большого диаметра di, полученного сверлением под углом q>, и участка 4 меньшего диаметра d, расположенного под углом сре и входящего в центральный канал.

Смазочно-охлаждающая жидкость под давлением поступает в центральный канал, а затем по каналам на заднюю поверхность сверла и, i e встречая сопротивления стружки, И поступает в зону резания, активно охлаждая ее.

В общем случае участков может быть и больше, и их оси могут быть расположены по пространственной ломаной в различных плоскостях, т. е. скрещиватьсч.

Спиральное сверло по авт. св. 332939, 2О отличающееся тем, что, с целью повышения технологичности изготовления, каждое из отверстий образовано из нескольких последовательных участков разного диаметра со скрещивающимися осями.

412991

Составитель Л. Ярхо

Техрсд Т Ускова

;Корректор Н. Учакина

Редактор Т. Ларина

blOT, Загорский цех

Заказ 3124 Изд, Ко 1295 Тираж 944 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5
