Реферат

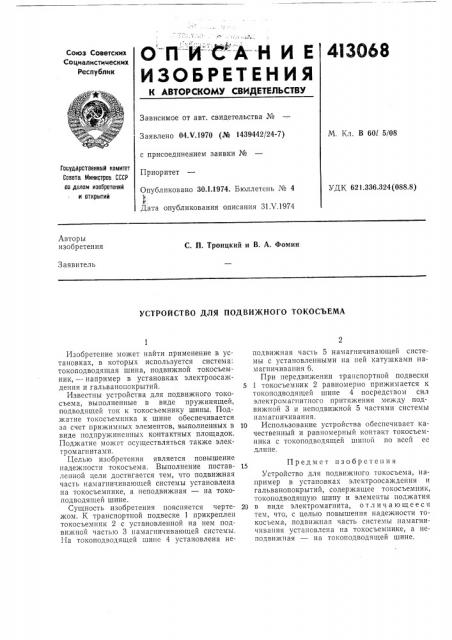

l3O6.Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 04.Ч.1970 (№ 1439442/24-7) с присоединением заявки №

Приоритет

М. Кл. В 60l 5/08

Государственно1й комитет

Совете Министров СССР ео делам изобретений и открытий

УДК 621 336 324 (088 8) Опубликовано 30.1.1974. Бюллетень № 4 в е.

Дата опубликования описания 31V.1974

Авторы изобретения

С. П. Троицкий и В. А, Фомин

Заявитель

УСТРОЙСТВО ДЛЯ ПОДВИ)КНОГО ТОКОСЪЕМА

Изобретение может найти применение в установках, в которых используется система: токоподводящая шина, подвижной токосъемник, — например в установках электроосаждения и гальванопокрытий.

Известны устройства для подвижного токосъема, выполненные в виде пружинящей, подводящей ток к токосъемнику шины. Поджатие токосъемника к шине обеспечивается за счет прижимных элементов, выполненных в виде подпружиненных контактных площадок.

Поджатие может осуществляться также электромагнитами.

Целью изобретения является повышение надежности токос.ьема. Выполнение поставленной цели достигается тем, что подвижная часть намагпичивающей системы установлена на токосъемнике, а неподвижная — на токоподводягцей шине.

Сущность изобретения поясняется чертежом. К транспортной подвеске 1 прикреплен токосъемник 2 с установленной на нем подвижной частью 3 памагничивающей системы.

На токоподводящей шине 4 установлена неподвижная часть 5 намагничивающей системы с установленными на пей катушками намагничивания 6.

При передвижении транспортной подвески

5 1 токосъемник 2 равномерно прижимается к токоподводящей шине 4 посредством сил электромагнитного притяжения между подвижной 3 и неподвижной 5 частями системы намагничивания.

10 Использование устройства ооеспечивает качественный и равномерный контакт токосъемника с токоподводящей шиной по всей ее длине.

Предмет изобретения

Устройство для подвижного токосъема, например в установках электр оосаждения и гальванопокрытий, содержащее токосъемник, токоподводящую шину и элементы поджатия

20 в виде электромагнита, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности токосъема, подвижная часть системы намагничивания установлена на токосъемнике, а неподвижная — на токоподводящей шине.

413068

Составитель В. Попова

Техред Т. Курилко Корректор Т. Добровольская

Редактор В. Левитов

Типография, пр. Сапунова, 2

Заказ 1217/3 Изд. № 1223 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5
