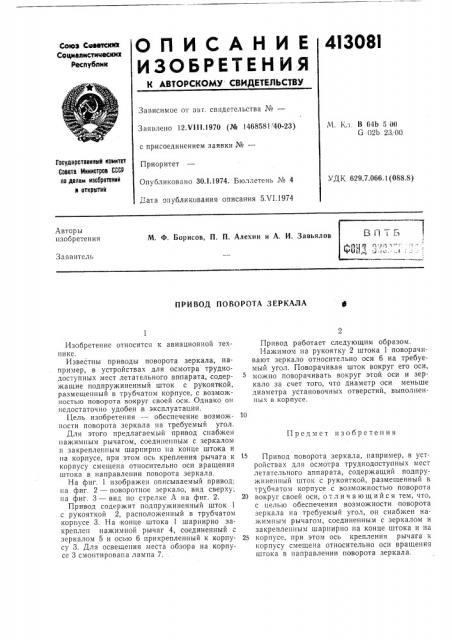

413081

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Севетсей

Социалистических

Республик

Зависимое or авт. свидетельства №вЂ”

Заявлено 12.V111.1970 (№ 1468581 40-23) с присоединением заявки №вЂ”

Приоритет

Опубликовано 30.l.1974. Бюллетень № 4

Дата опубликования описания 5Х1.1974

М. Кл. В 64Ь 5 00

G 021> 23;00

Государственный ноиитет

Соввта Министров СССР по делам изоорвтвний н открытий

УДК 629.7.066.1(088.8) Авторы изобретения

М. Ф. Борисов, П. П. Алехин и А. И. Завьялов

Заявитель

ПРИВОД ПОВОРОТА ЗЕРКАЛА

Изобретение относится к авиационной технике.

Известны приводы поворота зеркала, например, в устройствах для осмотра труднодоступных мест летательного ап парата, содержащие подпружиненный шток с рукояткой, размещенный в трубчатом корпусе, с возможностью поворота вокруг своей оси. Однако он недостаточно удобен в эксплуатации.

Цель изобретения — обеспечение возможности поворота зеркала на требуемый угол.

Для этого предлагаемый привод снабжен на>кимным рычагом, соединенным с зеркалом и закрепленным шарнирно на конце штока и на корпусе, при этом ось крепления рычага к корпусу смещена относительно оси вращения штока в направлении поворота зеркала.

На фиг. 1 изображен описываемый привод; па фиг. 2 — поворотное зеркало, вид сверху; на фиг. 3 — вид по стрелке А на фиг. 2.

Привод содержит подпружиненный шток 1 с рукояткой 2, расположенный в трубчатом корпусе 3. На конце штока 1 шарнирно закреплен нажимной рычаг 4, соединенный с зеркалом 5 и осью 6 прикрепленный к корпусу 3. Для освещения места обзора на корпусе 3 смонтирована лампа 7.

Привод работает следующим образом.

Нажимом на рукоятку 2 штока 1 поворачивают зеркало относительно оси 6 на требуемый угол. Поворачивая шток вокруг его оси, можно поворачивать вокруг этой оси и зеркало за счет того, что диаметр оси меньше диаметра установочных отверстий, выполненных в корпусе.

Предмет изобретения

Привод поворота зеркала, например, в устройствах для осмотра труднодоступных мест летательного аппарата, содержащий подпружиненный шток с рукояткой, размещенный в тр),бчатом корпусе с возможностью поворота

20 вокруг своей оси, отл и ч а ющи йс я тем, что, с целью обеспечения возможности поворота зеркала на требуемый угол, он снабжен нажимным рычагом, соединенным с зеркалом и закрепленным шарнирно на конце штока и на

25 корпусе, при этом ось крепления рычага к корпусу смещена относительно оси вращения штока в направлении поворота зеркала.

413081 оиг.Б
