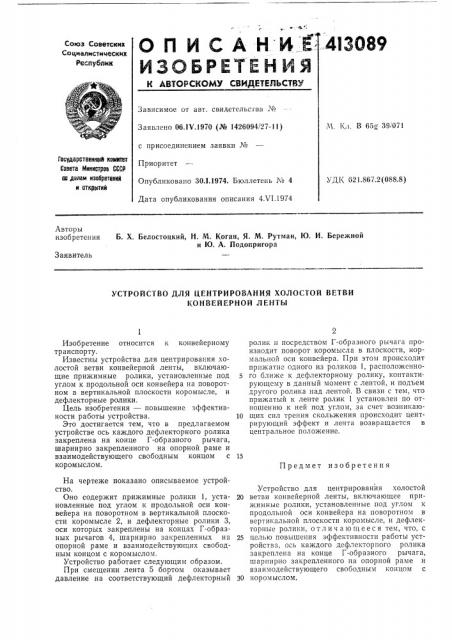

Союз Советских
Социалистических
Республик
Зависимое ог авт. свидетельства ¹
М, Кл. В 65g< 39i071
Заявлено 06.1Ч.1970 (№ 1426094/27-1! ) с присоединением заявки ¹
Приоритет
Опубликовано 30.1.1974. Бюллетень ¹ 4
Дата опубликования описания 4 Ч1.1974
ГосудврственноЭ комитет
Совета Министров СССР во делам изобретений и откро ти»
УДК 621.867.2 (088.8) Авторы изобретения
Б. Х. Белостоцкий, H. М. Коган, Я. М. Рутман, Ю. И. Бережной и Ю. А. Подопригора
Заявитель
УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ ХОЛОСТОЙ ВЕТВИ
КОНВЕЙЕРНОЙ ЛЕНТЫ
Предмет изобретения
Изобретение относится к конвейерному транспорту.
Известны устройства для центрирования холостой ветви конвейерной ленты, включающие прижимные ролики, установленные под углом к продольной оси конвейера на поворотном в вертикальной плоскости коромысле, и дефлекторные ролики.
Цель изобретения — повышение эффективности работы устройства.
Это достигается тем, что в предлагаемом устройстве ось каждого дефлекторного ролика закреплена на конце Г-образного рычага, шарнирно закрепленного на опорной раме и взаимодействующего свободным концом с коромыслом.
На чертеже показано описываемое устройство.
Оно содержит прижимные ролики 1, установленные под углом к продольной оси конвейера на поворотном в вертикальной плоскости коромысле 2, и дефлекторные ролики 3, оси которых закреплены на концах Г-образных рычагов 4, шарнирно закрепленных на опорной раме и взаимодействующих свободным концом с коромыслом.
Устройство работает следующим образом.
При смещении лента 5 бортом оказывает давление на соответствующий дефлекторный ролик и посредством Г-образного рычага производит поворот коромысла в плоскости, нормальной оси конвейера. При этом происходит прпжатие одного из роликов 1, расположснно5 го ближе к дефлекторному ролику, контакти. рующсму в данный момент с лентой, и подъем другого ролика над лентой. В связи с тем, что прижатый к ленте ролик 1 установлен по отношению к ней под углом, за счет возникаю10 щих сил трения скольжения происходит центрирующий эффект и лента возвращается в центральное положение.
Устройство для центрирования холостой
20 ветви конвейерной ленты, включающее прижимные ролики, установленные под углом к продольной оси конвейера на поворотном в вертикальной плоскости коромысле, и дефлекторные ролики, отличающееся тем, что, с
25 целью повышения эффективности работы устройства, ось каждого дефлекторного ролика закреплена на конце Г-образного рычага, шарнирно закрепленного на опорной раме и взаимодействующего свободным концом с
30 коромыслом.
