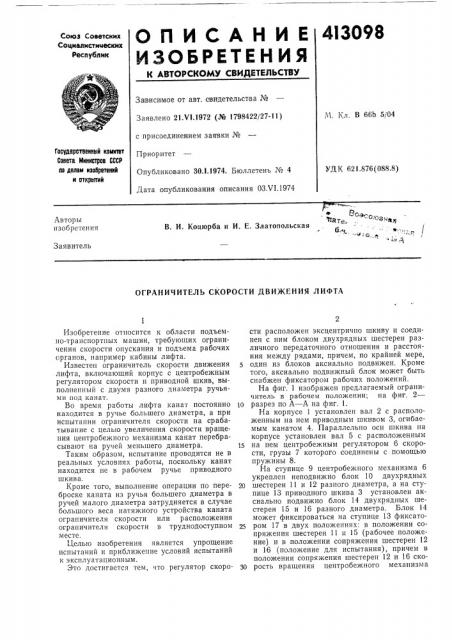

413098
ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистииеских
Республик
Зависимое от авт. свидетельства №
Заявлено 21.Ч1.1972 (№ 1798422/27-11) с присоединением заявки №
Приоритет
Опубликовано 30.1.1974. Бюллетень № 4
Дата опубликования описания ОЗХ1.1974
1Ч, 1,л, В 66b 5/04
Государственный комитет
Совета Министров СССР оо делам изобретений н открытий
УД К 621.876(088.8) 8"- .p.o -ттат „.. о екал
В. И. Коцюрба и И. Е. Златопольская б ". е-, ° . я (° ) В Д
Авторы изобретения
Заявитель
ОГРАНИЧИТЕЛЬ СКОРОСТИ ДВИЖЕНИЯ ЛИФТА
Изобретение относится к области подъемно-транспортных машин, требующих ограничения скорости опускания и подъема рабочих органов, например кабины лифта.
Известен ограничитель скорости движения лифта, включающий корпус с центробежным регулятором скорости и приводной шкив, выполненный с двумя разного диаметра ручьями под канат.
Во время работы лифта канат постоянно находится в ручье большего диаметра, а при испытании ограничителя скорости на срабатывание с целью увеличения скорости вращения центробежного механизма канат перебрасывают на ручей меньшего диаметра.
Таким образом, испытание проводится не в реальных условиях работы, поскольку канат находится не в рабочем ручье приводного шкива.
Кроме того, выполнение операции по переброске каната из ручья большего диаметра в ручей малого диаметра затрудняется в случае большого веса натяжного устройства каната ограничителя скорости или расположения ограничителя скорости в труднодоступном месте.
Целью изобретения является упрощение испытаний и приближение условий испытаний к эксплуатационным.
Это достигается тем, что регулятор скорости расположен эксцентрично шкиву и соединен с ним блоком двухрядных шестерен различного передаточного отношения и расстояния между рядами, причем, по крайней мере, 5 один из блоков аксиально подвижен. Кроме того, аксиально подвижный блок может быть снабжен фиксатором рабочих положений.
На фиг. 1 изображен предлагаемый ограничитель в рабочем положении; на фиг. 2—
1о разрез по А — А на фиг. 1.
На корпусе 1 установлен вал 2 с расположенным на нем приводным шкивом 3, огибаемым канатом 4. Параллельно оси шкива на корпусе установлен вал 5 с расположенным
1s на нем центробежным регулятором 6 скорости, грузы 7 которого соединены с помощью пружины 8.
На ступице 9 центробежного механизма 6 укреплен неподвижно блок 10 двухрядных
20 шестерен 11 и 12 разного диаметра, а на ступице 13 приводного шкива 3 установлен аксиально подвижно блок 14 двухрядных шестерен 15 и 16 разного диаметра. Блок 14 может фиксироваться на ступице 13 фиксато2З ром 17 в двух положениях: в положении сопряжения шестерен 11 и 15 (рабочее положение) и в положении сопряжения шестерен 12 и 16 (положение для испытания), причем в положении сопряжения шестерен 12 и 16 ско30 рость вращения центробежного механизм а
Предмет изобретения
/ с7
Составитель В. Дегтярев
Техред Т. Курилко
Корректор Л. Орлова
Редактор О. Юркова
Заказ 1251/7 Изд. № 1210 Тираж 811 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д, 4/5
Типография, пр. Сапунова, 2
3 превышает его скорость в рабочем положении и соответствует скорости срабатывания ограничителя скорости.
Приводной шкив 3 передает вращение через шестерни 12 и 16 центробежному регулягору 6, грузы 7 которого под действием центробежной силы расходятся. При превышении номинальной скорости грузы входят в зацепление с упорами корпуса и останавливают приводной шкив 3. Через канат 4 приводится в действие механизм включения ловителей.
Для испытания ограничителя скорости аксиально подвижный блок 14 переводят в IIQложение сопряжения шестерен 11 и 15, что обеспечивает увеличение скорости вращения центробежного механизма до заданной скорости срабатывания.
1. Ограничитель скорости движения лифта, включающий корпус с центробежным регуля5 тором скорости и огибаемый канатом шкив, отлич ающийся тем, что, с целью упрощения испытаний и приближения условий испытаний к эксплуатационным, регулятор скорости расположен эксцентрично шкиву и соеди10 нен с ним блоком двухрядных шестерен различного передаточного отношения и расстояния между рядами, причем, по крайней мере, один из блоков аксиально подвижен.
15 2. Ограничитель по п. 1, отличающийс я тем, что аксиально подвижный блок снабжен фиксатором рабочих положений.
