Патент ссср 413109
Иллюстрации
Реферат
— :. и„, - г " рд, библиотека ЧЫ..

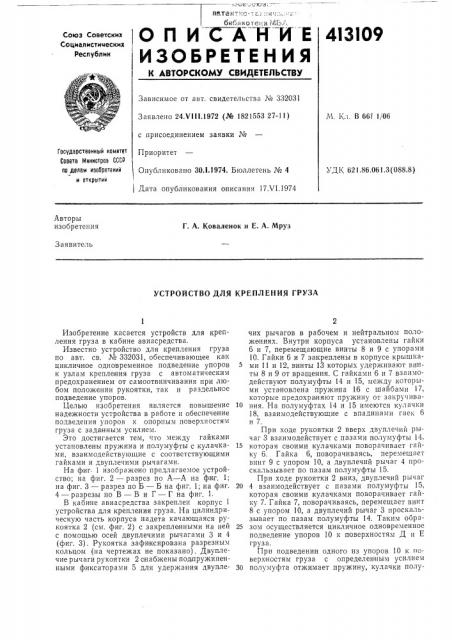

Союз Советских
Социалистических
Республик
4I3I09
K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹ 332031
Заявлено 24.VI I 1.1972 (№ 1821553 27-11) с присоединением заявки №
Приоритет
М. Кл. В 66f 1/06
Государственный комитет
Совета Министров СССР оо делам изобретений и 0TKpblTNM
Опубликовано 30.l.1974. Бюллетень № 4
УДК 621.86.061.3(088.8) Дата опубликования описания 17Х1.1974
Авторы изобретения
Г. А. Коваленок и E. А. Мруз
Заявитель
УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ГРУЗА
Изобретение касается устройств для крепления груза в кабине авиасредства.
Известно устройство для крепления груза по авт. св. № 332031, обеспечивающее как цикличное одновременное подведение упоров к узлам крепления груза с автоматическим предохранением от самоотвинчивания при любом положении рукоятки, так и раздельное подведение упоров.
Целью изобретения является повышение надежности устройства в работе и обеспечение подведения упоров к опорным поверхностям груза с заданным усилием.
Это достигается тем, что между гайками установлены пружина и полумуфты с кулачками, взаимодействующие с соответствующими гайками и двуплечими рычагами.
На ф иг 1 изображено предлагаемое устройство; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1; на фиг.
4 — разрезы по  — В и à — Г на фиг. 1.
В кабине авиасредства закреплен корпус 1 устройства для крепления груза. На цилиндрическую часть корпуса надета качающаяся рукоятка 2 (см. фиг. 2) с закрепленными на ней с помощью осей двуплечими рычагами 3 и 4 (фиг. 3). Рукоятка зафиксирована разрезным кольцом (на чертежах не показано). Двуплечие рычаги рукоятки 2 онабжены подпружиненными фиксаторами 5 для удержания двуплечих рычагов в рабочем и нейтральном положениях. Внутри корпуса установлены гайки
6 и 7, перемещающие винты 8 и 9 с упорами
10. Гайки 6 и 7 закреплены в корпусе крышками 11 и 12, винты 13 которых удерживают винты 8 и 9 от вращения. С гайками 6 и 7 взаимодействуют полумуфты 14 и 15, между которыми установлена пружина 16 с шайбами 17, которые предохраняют пружину от закручива10 ния. На полумуфтах 14 и 15 имеются кулачки
18, взаимодействующие с впадинами гаек 6 и 7.
При ходе рукоятки 2 вверх двуплечий рычаг 3 взаимодействует с пазами полумуфты 14, 15 которая своими кулачками поворачивает taitку 6. Гайка 6, поворачиваясь, перемещает винт 9 с упором 10, а двуплечий рычаг 4 проскальзывает по пазам полумуфты 15.
При ходе рукоятки 2 вниз, двуплечий рычаг
20 4 взаимодействует с пазами полумуфты 15, которая своими кулачками поворачивает гайку 7. Гайка 7, поворачиваясь, перемещает винт
8 с упором 10, а двуплечий рычаг 3 проскальзывает по пазам полумуфты 14. Таким обра25 зом осуществляется цикличное одновременное подведение упоров 10 к поверхностям Д и E груза.
При подведении одного из упоров 10 к поверхностям груза с определенным усилием
30 полумуфта отжимает пружину, кулачки полу413109 Г,7 муфты выходят, из зацепления с пазами гайки, и полумуфта поворачивается относительно гайки.
Вследствие того, что двуплечие рычаги постоянно взаимодействуют с пазами гаек, имеющих резьбу одного направления, устройство автоматически предохраняется от самоотвинчивания при любом положении рукоятки, так как отвинчивание одной гайки вызывает еще большее затягивание другой.
Предмет изооретенпя
Устройство для крепления груза по авт. св. № 332031, отличаю щееся тем, что, с целью повышения надежности ус-,ройства в работе и обеспечения подведения упоров к опорным поверхностям груза с заданным усилием, между гайками установлены пружина и полумуфты с кулачками, взаимодействующие с соответ10 ствующими гайками и двуплечими рычагàMH.
