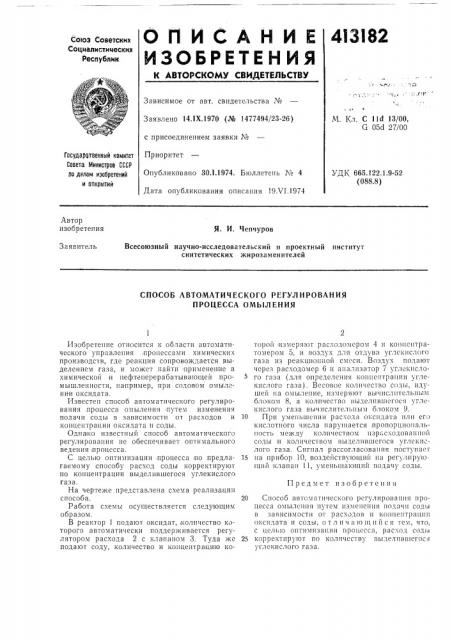

Патент ссср 413182
Иллюстрации
Реферат
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Со!оз 0оветскии
Социалистииескии
Республик
Зависимое от авт. свидетельства №
J f I
М. Кл. С I Id 13/00, G 054 27/00
Заявлено 14.1Х.1970 (№ 1477494/23-26) с присоединением заявки №
Приоритет
Опубликовано 30.1.1974. Бюллетень ¹ 4
Дата опубликования описания 19Х1.1974
Государотвенный комитет
Совета Министров СССР ро делам изобретений и открытий
УДК 665.122 1 9-52 (088.8) Автор изобретения
Я, И. Чепчуров
Всесоюзный научно-исследовательский и проектный институт синтетических жи розам енителей
Заявитель
СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ
ПРОЦЕССА ОМЫЛЕНИЯ
Предмет изобретения
Изобретение относится к области автоматического управления, процессами химических производств, где реакция сопровождается выделением газа, и может найти применение в химической и нефтеперерабатывающей промышленности, например, при содовом омылении оксидата.
Известен способ автоматического регулирования,процесса омыления путем изменения подачи соды в зависимости от расходов и концентрации оксилата и соды.
Одна ко известный способ автоматического регулирования пе обеспечивает оптимального ведения процесса.
С целью оптимизации процесса по предлагаемому способу расход соды корректируют по концентрации выделившегося углекислого газа.
На чертеже представлена схема реализации способа.
Работа схемы осуществляется следующим образом.
В реактор 1 подают оксидат, количество которого автоматически поддерживается регулятором расхода 2 с r<лапаном 3. Туда подают соду, количество и концентрацию которой измеряют расходомером 4 и концсптратомером 5, и воздух для отдува углекислого газа из реакционной смеси. Воздух полают через расхоломер 6 и анализатор 7 углекислого газа (д7я определения концентрации углекислого газа). Весовое количество соды, пдушей на омылепие, измеряют вычис.7цтс,7ьцым блоком 8, а количество выделившегося углекислого газа вычислительным блоком 9.
10 При уменьшении расхода окспдата плп его кислотного числа нарушается пропорциона Ihность между количеством пзрасходованштй соды и количеством выделившегося углекислого газа. Сигнал рассогласования поступает
15 на прибор 10, воздействующий на регулирующий клапан 11, уменьшающий подачу соды.
20 Crrocoo автоматического регулирования процесса омылецпя путем изменения подачи соды в зависимости от расходов и r
25 корректируют по ко лпчеству выделившегоca углекислого газа.
