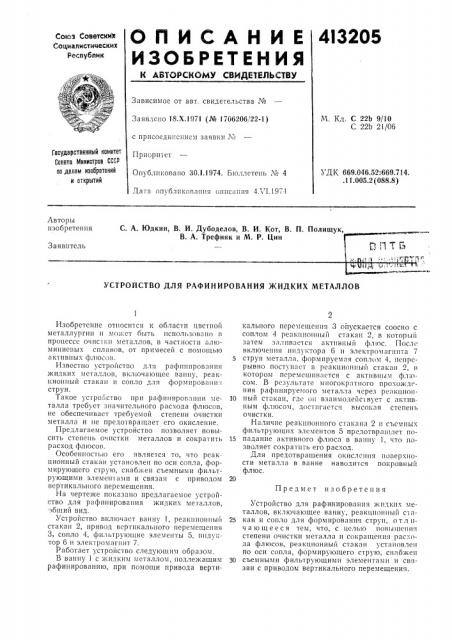

4I3205

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сока Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. С 22Ь 9/10

С 22b 21/06

Заявлено 18.Х.1971 (№ 1706206/22-1) с присоединением заявки №

Государственный комитет

Совета Министров СССР па делам изааретений и открытий

Приор1пе 1.

Опубликовано 30.1.1974. Бюллетень № 4

Дата опубчиковяпия описания 4. i 1.197.1

УДК 669.046.52:669.714, .11.005.2 (088.8) Авторы изобретения

С. А. Юдкин, В. И. Дубоделов, В. И. Кот В. П. Полищ к

> у >

В. А. Трефняк и М. P. Цин

ВПТУ

Заявитель

УСТРОЙСТВО ДЛЯ РАФИНИРОВАНИЯ ЖИДКИХ МЕТАЛЛОВ

Предмет изобретения

Изобретение относичся к области цветной метал.лургип и мож0T быть использовано в процессе очис1ки металлов, в частности алюминиевых сплавов, от примесей с помощью активных флюсов.

Известно устройство для рафинирования жидких металлов, включа1ощее ванну, реакциоипый стакан и сопло для формироваци:.I струи.

Такое устройство при ря>1нширов:111ии металла требует значительного расхода флюсов, це обеспечивает требуемой степени очистки металла и це предотвращает его окисление.

Предлагаемое устройство позволяет повысить степень очистки металлов и сократить р а сход фл 1ос о в.

Особенностью его является то, что реакционный стакан установлен по оси сопла, формирующего струю, снабжен съемными фильтрующими элеме1пами и связан с приводом вертикального перемещения.

На черте>ке показано предлагаемое устройство для рафинирования жидких металлов, >бший вид.

Устройство включает ваицу 1, реакционный стакан 2, привод вертикального перемещения

3, сопло 4, фильтрующие элементы 5, пндуктор 6 и электромагнит 7.

Работает устройство следующим образом.

В ванну 1 с жидким металлом, подле>кащим рафинированию, при помощи привода вертикального перемещения 3 опускается соосно с соплом 4 реакционный стакан 2, в который затем заливается активный флюс. После вкл1очец и я ипд> ктора 6 и электром а Гцптя 7 струя металла, формируемая соплом 4, непрерывно поступает в реякциоиньш стакан 2, в котором перемешив11ется с активным фл осом. В результате многократного прохождения рафицируемого металла через реякцион10 иый стакан, где î11 взаимодейсчвует С яктивцым флюсом, достигается высокая степень очистки.

Наличие реакционного стакана 2 и съемных фильтрующих элементов 5 предотвряц1яет по15 падаиие активного флюса в ваш1у 1, что позволяет сократить его расход.

Для предотвращения окисления поверхности металла в ванне наводится покровный флюс.

Устройство для рафинирования жидких металлов, включающее ванну, реакциоицьш счя25 кан и сопло для формирования струи, отл ич а ю щ е е с я тем, что, с цель1о повы1цеция степени очистки металла и сокращения расхода фл1осов, реакционный стякяц установлен по оси сопля, формирующего струю, сиябжен

З0 съемными фильтрующими элементами и связан с приводом вертикального перемещения.
