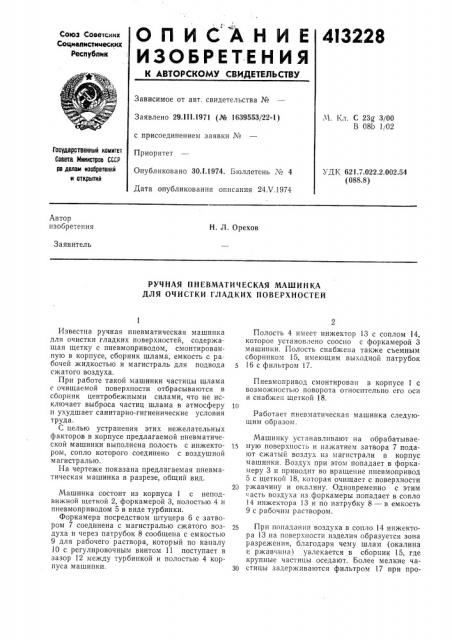

ОП ИСАН И Е
ИЗОБРЕТЕН ИЯ
4I3228
COIO3 СО36тсхих
Социал истиц еских
Ресл1тблик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 29.111.1971 (№ 1639553/22-1) с присоединением заявки ¹
Приоритет
Опубликовано 30.1.1974. Бюллетень ¹ 4
Дата опубликования описания 24Х.1974
М. Кл. С 23g 3/00
В 08b 1/02
Гос тдарстоеиимй комитет
Совета Министров СССР ро делам нзооретеннй и открытий
УД К 621.7.022.2.002.54 (088.8) Автор изобретения
H. Л. Орехов
Заявитель
РУЧНАЯ ПНEBiViATИЧЕСКАЯ МАШИНКА
ДЛЯ ОЧИСТКИ ГЛАДКИХ ПОВЕРХНОСТЕЙ
Известна ручная пневматическая машинка для очистки гладких поверхностей, содержащая щетку с пневмоприводом, смонтированную в корпусе, сборник шлама, емкость с рабочей жидкостью и магистраль для подвода сжатого воздуха.
При работе такой машинки частицы шлама с очищаемой поверхности отбрасываются в сборник центробежными силами, что не исключает выброса частиц шлама в атмосферу и ухудшает санитарно-гигиенические условия труда.
С целью устранения этих нежелательных факторов в корпусе предлагаемой пневматической машинки выполнена полость с инжектором, сопло которого соединено с воздушной магистралью.
На чертеже показана предлагаемая пневматическая машинка в разрезе, общий вид.
Машинка состоит из корпуса 1 с неподвижной щеткой 2, форкамерой 3, полостью 4 и пневмоприводом 5 в виде турбинки.
Форкамера посредством штуцера 6 с затвором 7 соединена с магистралью сжатого воздуха и через патрубок 8 сообщена с емкостью
9 для рабочего раствора, который по каналу
10 с регулировочным винтом 11 поступает в зазор 12 между турбинкой и полостью 4 корпуса м а шинки.
Полость 4 имеет инжектор 13 с соплом 14, которое установлено соосно с форкамерой 3 машинки. Полость снабжена также съемным сборником 15, имеющим выходной патрубок
16 с фильтром 17.
Пневмопривод смонтирован в корпусе 1 с возможностью поворота относительно его оси и снабжен щеткой 18.
Работает пневматическая машинка следующим образом.
Машинку устанавливают на обрабатывае15 мую поверхность и нажатием затвора 7 подают сжатый воздух из магистрали в корпус машинки. Воздух при этом попадает в форкамеру 3 и приводит во вращение пневмопривод
5 с щеткой 18, которая очищает с поверхности
2а ржавчину и окалину. Одновременно с этим асть воздуха из форкамеры попадает в сопло
14 инжектора 13 и по патрубку 8 — в емкость
9 с рабочим раствором.
25 При попадании воздуха в сопло 14 инжектора 13 на поверхности изделия образуется зона разрежения, благодаря чему шлам (окалина и ржавчина) увлекается в сборник 15, где крупные частицы оседают. Более мелкие ча3Q стицы задерживаются фильтром 17 при про413228
Предмет изобретения
f8 авиа Ра 3ра магния 7
Составитель Н. Петров
Техред T. Курилко Корректор Т. Добровольская
Редактор Е. Шепелева
Заказ 1215/2 Изд. № 1221 Тираж 887 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, )К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 хождении отработанного воздуха через патрубок 16 в атмосферу.
При движении воздуха по патрубку 8 в емкость 9 создается избыточное давление на поверхности обез>киривающей жидкости. Под действием этого давления жидкость через канал 10 и зазор 12 попадает на щетки 2 и 18, производя обезжиривание поверхности, Регулировка потока жидкости осуществляется винтом 11. Путем перемещения ппевмомашинки по поверхности изделия достигают полной
его очистки и обезжиривания.
Ручная пневматическая машинка для очистки гладких поверхностей, содержащая щетку с пневмоприводом, смонтированную в корпусе, сборник шлама, емкость с рабочей жидкостью и магистраль для подвода сжатого воздуха, отличающаяся тем, что, с целью исключения выброса частиц шлама в атмосферу и
10 улучшения санитарно-гигиенических условий труда, в корпусе выполнена полость с инжектором, сопло которого соединено с воздушной магистралью.
