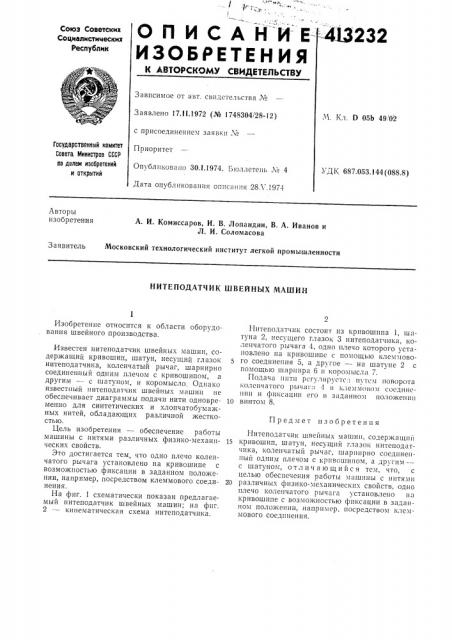

ОПИСАНИЕ-ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
И232
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹,Ч. Кл. D 05Ь 49 02
Заявлено 17.11.1972 (№ 1748304/28-12) с присоединением заявки №
Приоритет
Опубликовано 30.1.1974. Ьюллетепь ¹ 4
Дата опубликования описания 28Л.1974
Гасударственный комитет
Совета Министров СССР па делам изобретений и открытий
УДК 687.053.144 (088.8) Авторы изобретения
А. И. Комиссаров, И. В. Лопандин, В. А. Иванов и
Л. И. Соломасова
Заявитель
Московский технологический институт легкой промышленности
НИТЕПОДАТЧИК ШВЕЙНЫХ МАШИН
Предмет изобретения
Изобретение относится к области оборудования швейного производства.
Известен нитеподатчик швейных машин, содержащий кривошип, шатун, несущий глазок нитеподатчика, коленчатый рычаг, шарнирно соединенный одним плечом с кривошипом, а другим — с шатуном, и коромысло, Однако известный питеподатчик швейных машин не обеспечивает диаграммы подачи нити одновременно для синтетических и хлопчатобумажных нитей, обладающих различной жесткостью.
Цель изобретения — обеспечение работы машины с нитями различных физико-механических свойств.
Это достигается тем, что одно плечо коленчатого рычага установлено на кривошипе с возможностью фиксации в заданном положении, например, посредством клеммового соединения.
На фиг. 1 схематически показан предлагаемый нитеподатчик швейных машин; на фиг.
2 — кинематическая схема нитеподатчпка.
Нитеподатчик состоит пз крпвошппа 1, шатуна 2, несущего глазок 3 нитеподатчика, коленчатого рычага 4, одно плечо которого установлено на кривошипе с помощью клем;IQBQго соединения 5, а другое — на шатуне 2 с помощью шарнира 6 и коромысла 7.
Подача нити регулируетс, путем поворота коленчатого рычага -1 H клеммовом соединении и фиксации его в заданном положении
1о винтом 8.
Нитеподатчик швейных машин, содержащий
15 кривошип, шатун, несущий глазок нптсподатчика, коленчатый рычаг, шарнирно соединенный одним плечом с крпвошипом, а другим— с шатуном, отличающийся тем, что, с целью обеспечения работы машины с нитями
20 различных физико-механических свойств, одно плечо коленчатого рычага установлено ня кривошипе с возможностью фиксации в заданном положении, например, посредством клеммового соединения.
