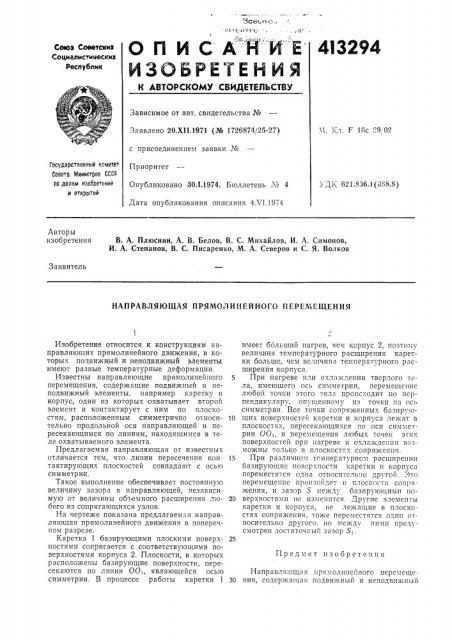

О П И С Е 413294
ИЗОБРЕТЕН ИЯ
А Й И
СОюз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 20.Х!1.1971 (№ 1726874/25-27) М, 1 л, Г 16с 29,, 02 с присоединением заявки №
Государственный комитет
Совета Министров СССР по делам изобретений и открытий
Приоритет
Опубликовано ЗОЛ.1974. Бюллетень х,"0 4
Дата опубликования описания 4Л 1.1974
УДЬ, 621.836.1(688.8) Авторы изобретения
В. А. Плюснин, А. В. Белов, В. С. Михайлов, И. A. Симонов, И. А. Степанов, В. С. Писаренко, М. А. Северов и С. Я. Волков
Заявитель
НАПРАВЛЯЮЩАЯ ПРЯМОЛ И Н ЕЙНОГО П ЕРЕМ ЕЩЕНИЯ
Предмет изобретения
Изобретение относится к конструкциям направляющих прямолинейного движения, в которых подвижный и неподвижный элементы имеют разные температурные деформации.
Известны направляющие прямолинейного перемещения, содержащие подвижный и неподвижный элементы, например каретку и корпус, один из которых охватывает второй элемент и контактирует с ним по плоскостям, расположенным симметрично относительно продольной оси направляющей и пересекающимся по линиям, находящимся в теле охватываемого элемента.
Предлагаемая направляющая от известных отличается тем, что линии пересечения контактирующих плоскостей совпадают с осью симметрии.
Такое выполнение обеспечивает постоянную величину зазора в направляющей, независимую от величины объемного расширения любого из сопрягающихся узлов.
На чертеже показана предлагаемая направляющая прямолинейного движения в поперечном разрезе.
1 аретка 1 базирующими плоскими поверхностями сопрягается с соответствующими поверхностями корпуса 2. Плоскости, в которых расположены базирующие поверхности, пересекаются по линии OOI, являющейся осью симметрии. В процессе работы каретки 1 имеет ббльший нагрев, чем корпус 2, поэтому величина температурного расширения каретки больше, чем величина температурного расширения корпуса.
5 При нагреве или охлаждении твердого тела, имеющего ось симметрии, перемещение любой точки этого тела происходит по перпендикуляру, опущенному In точки па ось симметрии. Все точки сопряженных базирую1О щих поверхностей каретки и корпуса лежат в плоскостях, пересекающихся по оси симметрии ОО,, н перемещения любых точек этих поверхностей при нагреве и охлаждении во",— можны только в плоскостях сопряжения.
15 При различном температурном расширении базирующие поверхности каретки н корпуса переместятся одна QTIIocTI cëü Iî другой. Это перемещение произойдет в плоскости сопряжения, и зазор S между базирующими Iio20 верхностямн не изменится. Другие элементы каретки и корпуса, не лежащие в плоскостях сопряжения, тоже переместятся один относительно другого, но между пнмн предусмотрен достаточный зазор Si.
Направля ощая прямолинейного перемещеЗО ния, содержащая подвижньш и неподвижный
413294
Составитель А. Верховский
Редактор Н. Суханова Техред Е. Борисова Корректор В. Брыксина
Заказ 1216/11 Изд. № 1222 Тираж 875 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Я-35, Раушская наб., д. 4/5
Типография, пр, Сапунова, 2 элементы, например каретку и корпус, один из которых охватывает второй элемент и контактирует с ним по плоскостям, расположенным симметрично относительно продольной оси направляющей и пересекающимся по линиям, находящимся в теле охватываемого элемента, отличающаяся тем, что, с целью обеспечения постоянной величины зазора при объемном расширении упомянутых элементов, линии пересечения контактирую5 щих плоскостей совпадают с осью симметрии.
