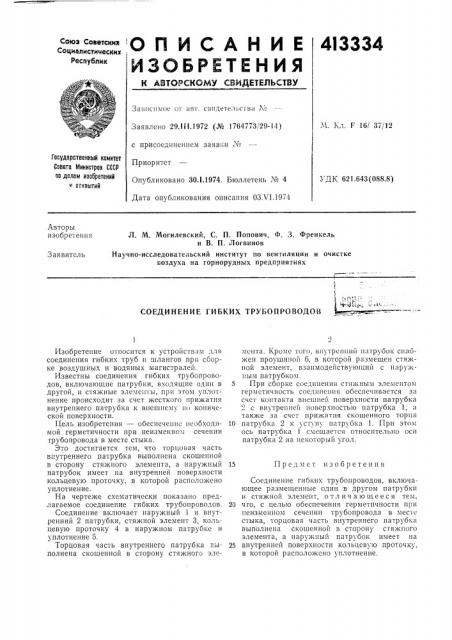

4I 3334

;:„„,*„„;„;,"„"„"„ О П И С А Н И Е

Республик

ИЗОБРЕТЕН ИЯ

Завися мое о г а вт. свндете1 >)c1 Ва №.Ч. Кл. Г 16! 37/12

Заявлено 29.111.1972 (№ 1764773/29-! 4) с присоединением заявки ¹

Приоритет

Опубликовано 30.l.1974. Бюллетень № 4

Дата опубликования описания ОЗХ1.1974

Гасударственный комитет

Совета Министров СССР оо делам изобретений откоытий

УДК 621.643 (088.8) Авторы изобретения

Л. М. Могилевский, С. П. Попович, Ф. 3. Френкель и В. П. Логвинов

Научно-исследовательский институт по вентиляции и очистке воздуха на горнорудных предприятиях

Заявитель

1

+ ф(L, ий =, СОЕДИНЕНИЕ ГИБКИХ ТРУБОПРОВОДОВ

Изобретение относится к устройствам для соединения гибких труб и шлангов при сборке воздушных и водяных магистралей.

Известны соединения гибких трубопроводов, включающие патрубки, входящие один в другой, и стяжные элементы, при этом уплотнение происходит за счет жесткого прижатия внутреннего патрубка к внешнему по конической поверхности.

Цель изобретения — обеспечение необходимой герметичности при неизменном сечении трубопровода в месте стыка.

Это достигается тем, что торцовая часть внутреннего патрубка выполнена скошенной в сторону стяжного элемента, а наружный патрубок имеет на внутренней поверхности кольцевую проточку, в которой расположено уплотнение.

На чертеже схематически показано предлагаемое соединение гибких трубопроводов.

Соединение включает наружный 1 и внутренний 2 патрубки, стяжной элемент 3, кольцевую проточку 4 в наружном патрубке и уплотнение 5.

Торцовая часть внутреннего патрубка выполнена скошенной в сторону стяжного элемента. Кроме того, внутрешьий пагрубок снабжен проушиной 6, в которой размещен стяжной элемент, взаимодействующий с наружным патрубком.

5 При сборке соединения стяжпым элементом герметичность соединения обеспечивается за счет контакта внесшей поверхности патрубка с внутренней поверхностью патрубка 1, а также за счет прижатпя скошенного торца

10 патрубка 2 к уступу патрубка 1. При этом ось патрубка 1 смещается относительно оси патрубка 2 на некоторый угол.

15 Предмет изобретения

Соединение гибких трубопроводов, включающее размещенные один в другом патрубки и стяжной элемент, о тл ич а ю щее с я тем, 20 чго, с целью обеспечения герметичности при неизменном сечении трубопровода в месте стыка, торцовая часть внутреннего патрубка выполнена скошенной в сторону стяжного элемента, а наружный патрубок имеет на

25 внутренней поверхности кольцевую проточку, в которой расположено уплотнение, 413334

Составитель А. Андрющенко

Редактор Л. Ксенофонтова Техред T. Курилке

Корректор Л. Орлова

Типография, пр. Сапунова, 2

Заказ 256/13 Изд. № 12!9 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открыгиш

Москва, Ж-35, Раушская наб., д. 4!5
