Реферат

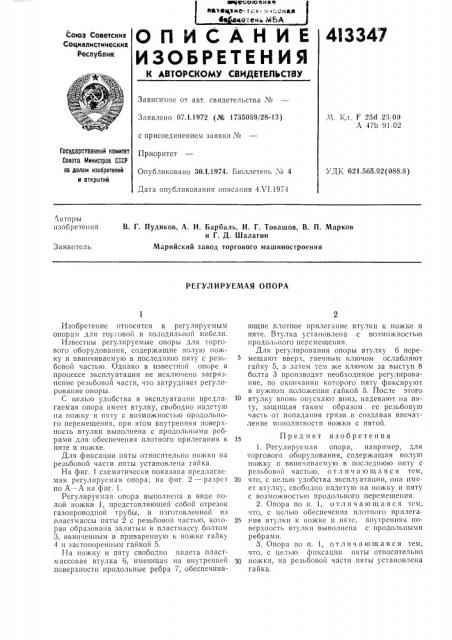

4l3 347

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства М

Ч. 1 л, Г 25d 23,, 00

А 471> 91,02

Заявлено 07.1.1972 (№ 1735089/28-13) с присоединением заявки ¹

Приоритет

Опубликовано 30.1.1974. Бюллетень ¹ 4

Дата опубликования описания 4Х1.1974

Гасударственный комитет

Совета Министрав СССР

ll0 делам изебретений и открытий

УДЕ, 621.565.92(088.8) Авторы изобретения

В. Г. Пудиков, А. И. Барбаль, И. Г. Товашов, В. П. Марков и Г. Д. Шалагин

Марийский завод торгового машиностроения

Заявитель

РЕГУЛИРУЕМАЯ ОПОРА

Изобретение относится к регулируемым опорам для торговой и холодильной мебели.

Известны регулируемые опоры для торгового оборудования, содер>кащне полую ножку и ввинчивасмую в последнюю пяту с резьбовой частью. Однако в известной опоре в процессе эксплуатации не исключено загрязнение резьбовой части, что затрудняет регулирование опоры.

С цель|о удобства в эксплуатации предлагаемая опора имеет втулку, свободно надетую на ножку и пяту с возможностью продольного перемещения, при этом внутренняя поверхность втулки выполнена с продольными ребрами для обеспечения плотного прилеганил к пяте и ножке.

Для фиксации пяты относительно ножки на резьбовой части пяты установлена гайка.

На фиг. 1 схематически показана предлагаемая регулируемая опора; на фиг. 2 — разрез по А — А па фпг. 1.

Регулируемая опора выполнена в виде полой ножки 1, представляющей собой отрезок газопроводной трубы, и изготовленной из пластмассы пяты 2 с резьбовой частью, которая образована залитым в пластмассу болтом

3, ввинченным в приваренную к ножке гайку

4 и застопорснным гайкой 5.

I1a ножку и пяту свободно надета пластмассовая втулка 6, имеющая на внутренней поверхности продольные ребра 7, обеспечивающие плотное прилегание втулки к ножке и пяте. Втулка установлена с возможностью продольного перемещения.

Для регулирования опоры втулку 6 перемещают ввер:, гаечным ключом ослабляют гайку 5, а затем тем же ключом за выступ 8 болта 3 производят необходимое регулирование, по окончании которого пяту фиксируют в нужном положении гайкой 5. После этого

10 втулку вновь опускают вниз, надевают на пяту, защищая таким образом ее резьбовую часть от попадания грязи и создавая впечатление монолитности ножки с пятой.

Предмет изобретения

1. Регулируемая опора, например, для торгового оборудования, содержащая полую ножку и ввинчнваемую в последнюю пяту с резьбовой частью, отличающаяся тем, 20 что, с целью удобства эксплуатации, она имеет втулку, свободно надетую на ножку и пяту с возможностью продольного перемещения.

2. Опора по п. 1, о т л н ч а ю щ а я с я тем, что, с цел ело обеспеченнл плотного прнлега25 сия втулки к ножке н пяте, внутренняя поверхность втулки выполнена с продольными ребрами.

3. Опора по п. 1, отличающаяся тем, что, с целью фиксации пяты относительно

30 ножки, на резьбовой части пяты установлена гайка.
