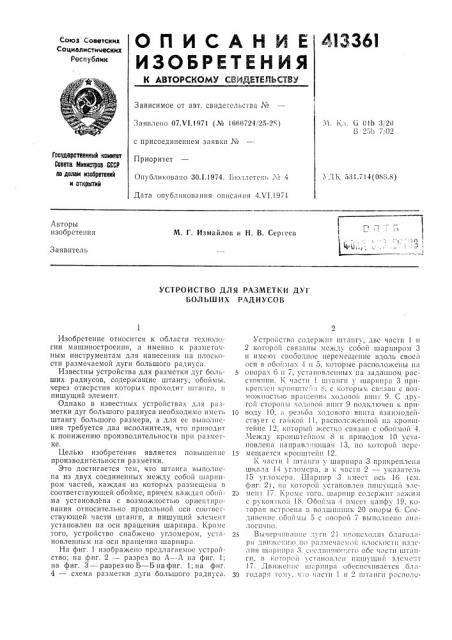

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

М Кл О 0! 1? 3,, 20

В 2511 71 02

Залвлено 07.VI.1971 ¹ 1666724 2;;-2 ;1 с присоединением заявки ¹

Приоритет

Опубликовано 30.1.1974. 15к?ллстснь № 4

Гасударственный комитат

Совета Мииистров СССР аа делам изабрвтеиий и открытий

У (К 531.714(083-8) Дата опубликования описания 4Х1.1974

Авторы изобретения

М. Г. Измайлов и И. В. Сергееь

Заявитель

УСТРОЙСТВО ДЛЯ РАЗМЕТКИ ДУГ

БОЛЬШИХ РАДИУСОВ

Изобретение относится к области технологии машиностроения, а именно к разметочным инструментам для нанесения на плоскости размечаемой дуги большого радиуса.

Известны устройства для разметки дуг больших радиусов, содержащие штангу, обоймы, через отверстия которых проходит штанга, и пишущий элемент.

Однако в известных устрОйствах для разметки дуг большого радиуса необходимо иметь штангу большого размера, а для ес выполнения требуется два исполнителя, что приводит к понижению производительности при разметке.

Целью изобретения является повышение производительности разметки.

Это достигается тем, что штанга выполнена из двух соединены!ых между собой шарниром частей, каждая из которых размещена в соответствующей обойме, причем каждая обойма установлена с возможностью ориентирования относительно продольной оси coo i ветствующей части штанги, а пишущий элемент установлен на оси вращения шарнира. Кро?!е того, устройство снабжено угломером, установленным 113 оси вращения шарнира.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — разрез по A — -A на фиг. 1; на фиг. 3 — ра!зрезпо Б — Б на фиг. 1; на фиг.

4 — схема разметки дуги большого радиуса.

Устройство содержит штангу, двс части 1 и

2 к<?торой связаны между собой шарниром 3 н имеют свободное «еремещение вдоль своей оси в Обойм»х 4 и 5, которые расположены н» б Опорах 6 и 7, установленных на заданном расстоянии. К части 1 штанги у шарнира 3 прикрсн, iñ 1 i крон «11 с;. !, с ко l орь1м св;!33!! с воз?!Ожност!.!О Itp»tt, ени>i ходово1! 1111«!;lpi гой стороны ходовой вшп 9 подключен к при10 воду 10, 3 резьба ходового винта взаимодействует с гайкой 11, расположенной ня кронштейне 12, который жестко связан с обоймой 4.

Между кронштейном 8 и приводом 10 установлена направл. 1ющая 13, по которой перс1б мешается кронштейн 12.

К час!и 1 IL1T»ltt у шарнира 3 прикреплена шкала 14 угломера, а к части 2 — указатель

15 угтомеря. Шарнир 3 имеет ось 16 (см. фиг. 2), il;! o?opoil ст3нОВ,1(e«!1инггll lilt э, 23 ме!п 17. Кроме того, шар!шр содержит 31!жиi!

c pi txo5t1 I .oÉ 18. О бой,13 4 Ititcc? «»пф» 19, которая встроен» B подшипник 20 опоры 6. Соединение обоймы 5 с опорой 7 выполнено »и»логично.

2б Вычерчиt«ltlис дуги 21 нронсход1п бл

17., 1виже! «с шарнир» Обеспечивается бля30 Годар!! то?1м, и;,, ч!1с и 1 и 2 «1тс! «ги p»сиоло413361

b-b

Риг.5 жены в обоймах со скользящей посадкой и имеют возможность свободно перемещаться в обоймах вдоль своих продольных осей.

Для вычерчивания дуги рассматриваемое устройство настраивается на заданный радиус.

Для этого определяется угол, соответствующий заданному радиусу R (например, по заранее составленной таблице значений угла и соответствующего ему радиусу), который устанавливают по угломеру. Между опорами 6 и 7 располагается размечаемая плоскость изделия. Шарнир 3 с пишущим элементом 17 переводится в исходное положение. При включении привода 10 вращается ходовой винт 9, взаимодействующий с гайкой 11 и перемещающий шарнир 3 вместе с пишущим элементом

17, который при этом вычерчивает дугу заданного радиуса.

Предмет изобретения

1. Устройство для разметки дуг больших радиусов, содержащее штангу, обоймы, через которые проходит штанга, и пишущий элемент, отличающееся тем, что, с целью повышения производительности разметки, штанга выполнена из двух соединенных между собой шарниром частей, каждая из котоI0 рых размещена в соответствующей обойме, причем каждая обойма установлена с возможностью ориентирования относительно продольной оси соответствующей части штанги, а пишущий элемент установлен на оси враще15 ния шарнира.

2. Устройство по и. 1, отл и ч а ю щеес я тем, что оно снабжено угломером, установленным на оси вращения шарнира.
