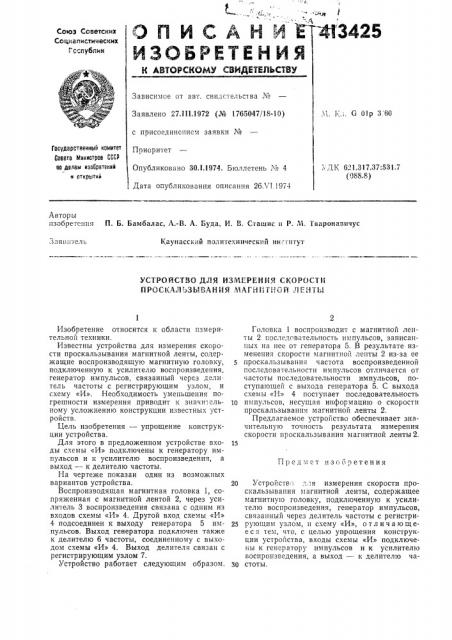

1 союз советских (Q Д И А Н И 3425

Социалистических

> всп тбпии

ИЗОБРЕТЕН И

Зависимое от авт. свидетельства ¹

1х..-;. G 01р 3, 60

Заявлено 27,111.1972 (¹ 1765047/18-10) с присоединением заявки ¹

Приоритет

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий 11(6 1.317.37:531.7 (088 8) Опубликовано 30.1.1974, Бюллетень № 4, Дата опубликования описания 26Л 1.1974

Авторы пзобрете;шя

П. Б. Бамбалас, А.-В. А. Буда, И. В. Сташис и Р. М. Гваронавичус

Каунасский политехнический ин:гитут

3". я интел ь

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ

ПРОСКАЛЬЗЫВАНИЯ МАГНИТ IOA ЛЕНТЫ

Предмет изобретения

Изобретение относится к области измерительной техники.

Известны устройства для измерения скорости проскальзывания магнитной ленты, содержащие воспроизводящую магнитную головку, подключенную к усилителю воспроизведения, генератор импульсов, связанный через делитель частоты с регистрирующим узлом, и схему «И». Необходимость уменьшения погрешности измерения приводит к значи. ельлому усложнению конструкции известных устройств.

Цель изобретения — упрощение конструкции устройства.

Для этого в предложенном устройстве входы схемы «И» подключены к генератору импульсов и к усилителю воспроизведения, а выход — к делителю частоты.

На чертеже показан один из возможных вариантов устройства.

Воспроизводящая магнитная головка 1, сопряженная с магнитной лентой 2, через усилитель 3 воспроизведения связана с одним из входов схемы «И» 4. Другой вход схемы «И»

4 подсоединен к выходу генератора 5 импульсов. Выход генератора подключен также к делителю 6 частоты, соединенному с выходом схемы «И» 4. Выход делителя связан с регистрирующим узлом 7.

Устройство работает следующим образом, Головка 1 воспроизводит с магнитной ленты 2 последовательность импульсов, записанных на нее от генератора 5. В результате изменения скорости магнитной ленты 2 из-за ее

5 проскальзывания частота воспроизведенной последовательности импульсов отличается от частоты последовательности импульсов, поступающей с выхода генератора 5. С выхода схемы «И» 4 поступает последовательность

10 импульсов, несущая информацию о скорости проскальзывания магнитной ленты 2.

Предлагаемое устройство обеспечивает значительную точность результата измерения скорости проскальзывания магнитной ленты 2.

20 Устройств: ".тя измерения скорости проскальзывания магнитной ленты, содержащее магнитную головку, подключенную к усилителю воспроизведения, генератор импульсов, связанный через делитель частоты с регистри25 рующим узлом, и схему «И», о т л и ч а ю щ ее с я тем, что, с целью упрощения конструкции устройства, входы схемы «И» подключены к генератору импульсов и к усилителю воспроизведения, а выход — к делителю ча30 стоты, Составитель Е. Розанов
