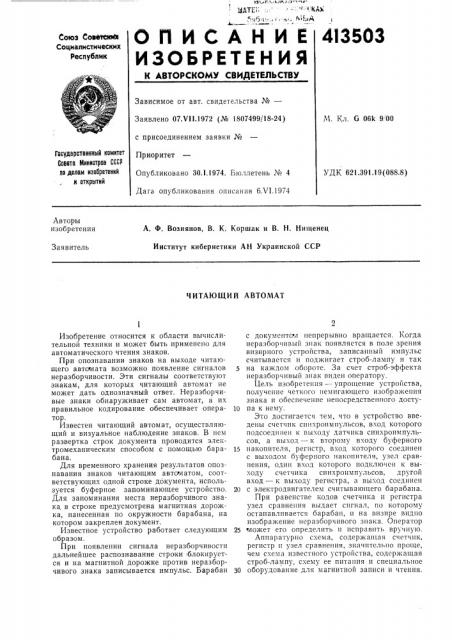

4I3 503
ОПИСЛНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советской
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 07.VI I.1972 (№ 1807499/18-24) с присоединением заявки №
Приоритет
Опубликовано 30.1.1974. Бюллетень № 4
Дата опубликования описания 6Х1.1974
М. Кл. G 06k 9, 00
Гасударственный комитет
Совета Министров СССР по делам изобретений и открытий
УДК 621.391.19(088.8) Авторы изобретения
А. Ф. Возиянов, В. К. Коршак и В. Н. Нищенец
Институт кибернетики АН Украинской ССР
Заявитель
Ч ИТАЮЩИ Й АВТОМАТ
Изобретение относится к области вычислительной техники и может быть применено для автоматического чтения знаков.
При опознавании знаков на выходе читающего авточата возможно появление сигналов неразборчивости. Эти сигналы соответствуют знакам, для которых читающий автомат не может дать однозначный ответ. Неразборчивые знаки обнаруживает сам автомат, а их правильное кодирование обеспечивает оператор.
Известен читающий автомат, осуществляющий и визуальное наблюдение знаков. В нем развертка строк документа проводится электромеханическим способом с помощью барабана.
Для временного хранения результатов опознавания знаков читающим автоматом, соответствующих одной строке документа, используется буферное запоминающее устройство.
Для запоминания места неразборчивого знака в строке предусмотрена магнитная дорожка, нанесенная по окружности барабана, на котором закреплен документ.
Известное устройство работает следуюшим образом.
При появлении сигнала неразборчивости дальнейшее распознавание строки блокируется и на магнитной дорожке против неразборчивого знака записывается импульс. Барабан с документом непрерывно вращается. Когда неразборчивый знак появляется в поле зрения визирного устройства, записанный импульс считывается и поджигает строб-лампу и так на каждом обороте. За счет строб-эффекта неразборчивый знак виден оператору.
Цель изобретения — упрощение устройства, получение четкого немнгающего изображения знака и обеспечение непосредственного досту10 па к нему.
Это достигается тем, что в устройство введены счетчик синхроимпульсов, вход которого подсоединен к выходу датчика синхроимпульсов, а выход — к второму входу буферного
1 накопителя, регистр, вход которого соединен с выходом буферного накопителя, узел сравнения, один вход которого подключен к выходу счетчика синхроимпульсов, другой вход — к выходу регистра, а выход соединен
20 с электродвигателем считывающего барабана.
При равенстве кодов счетчика и регистра узел сравнения выдает сигнал, по которому останавливается барабан, и на визире видно изображение неразборчивого знака. Оператор
25 «может его определить и исправить вручную.
Аппаратурно схема, содержащая счетчик, регистр и узел сравнения, значительно проще, чем схема известного устройства, содержащая строб-лампу, схему ее питания и специальное
30 оборудование для магнитной записи и чтения.
413503
-la чертеже показана схема предлагаемого читающего автомата.
Она содержит барабан 1, головку 2 считывания, электродвигатель 3, распознавший блок 4, датчик 5 сннхроимпульсов, визир 6, буферный накопитель 7, счетчик 8 синхроимпульсов, регистр 9, узел 10 сравнения.
Для считывания знаков с документа, закрепленного на барабане 1, использованы головка 2 считывания и электродвигатель 3, вращающий барабан. Визуальное наблюдение знаков осуществляется с помощью визира 6.
Регистр 9 служит для хранения номера синхроимпульса, соответствующего неразборчивому знаку. Вход регистра связан с буферным накопителем 7, а выход — с узлом 10 сравнения, предназначенным для определения момента равенства кодов на регистре 9 и счетчике 8 синхроимпульсов, который соединен с датчиком 5 синхроимпульсов. Выход узла сравнспия подключен к электродвигателю 3 для остановки его в момент равенства кодов, т. с. в момент прохождения неразборчивого знака.
Лвтомат работает следующим образом.
В тсчснпс одного оборота барабана 1 распознается одна строка документа. Затем головка 2 считывания переходит к следующей строкс, которая распознается на следующем обороте барабана и т. д. В случае, если прн распознавании строки встречаются неразборчивыс знаки, то кроме кодов нсразборчивостн в буферном накопителе 7 запоминаются еще и коды синхроимнульса, па котором в распознающем блоке 4 произошло распознавание данного неразборчивого знака. При этом распознавание продолжается до конца оборота.
В конце распознавания строки проводится блокировка псрсхода на следующую строку, а скорость вращения барабана снижается до такой величины, при которой точность остановки барабана 1(0 зависит от нестабильности трения в систсме. Счетчик синхроимпульсов сбрасывается в нуль, дальнейшее распознавание блокируется. В буферном накопителе 7 устанавливается режим чтения с регенерацией и проводится поиск адреса, по которому записан первый код неразборчивости и соответствующий ему код номера синхроимпульса.
После нахождения этого адреса осуществляется считывание кода номера синхроимпульса . и запись его в регистр 9. Барабан продолжает вращение, но уже на пониженной скорости. На счетчик 8 вновь поступают синхроимпульсы. При совпадении кода на счетчике синхроимпульсов с кодом в регистре 9 узел
10 сравнения выдает сигнал торможения барабана. Торможение осуществляется включением противотока в электродвигателе до момента изменения знака скорости вращения.
Барабан останавливается таким образом, что неразборчивый знак оказывается в определенном месте экрана визира. Оператор, изучив неразборчивый знак, заменяет код неразборчивости в буферном накопителе на правильный код. После этого в буферном накопителе осуществляется поиск адреса, по которому записан второй код неразборчивости, После нахождения этого адреса на регистр передается новое значение кода номера синхроимпульса, соответствующее месту второго неразборчивого знака. Барабан разгоняется и, достигнув значения малой скорости, вращается до тех пор, пока изменяющийся код счетчика синхроимпульсов нс совпадет с кодом на регистре. Затем слсдуют остановка барабана, исправление второго кода неразборчивости, поиск следующего и т. д. до последнего неразборчивого знака. После исправления последнего кода неразборчивости барабан переводится в исходное состояние и разрешается переход головки считывания на очередную строку.
Предмет изобретения -1нтающий автомат, содержащий считывающий барабан с электродвигателем и датчиком синхронмпульсов, распознающий блок, соединенный с буферным накопителем, н визир для наблюдения неразборчивых знаков, отл ич а ю щ н и с я тем, что, с целью упрощения устройства, получения четкого немигающего изображения знака и обеспечения непосредственного доступа к нему, читающий автократ содержит счетчик синхроимпульсов, вход которого подключен к выходу датчика синхроимпульсов, а выход — к второму входу буферного накопителя, регистр, вход которого подключен к выходу буферного накопителя, узел сравнения, один вход которого подключен к выходу счетчика синхроимпульсов, другой вход — к выходу регистра, а выход соединен с электродвигателем считывающего барабана.
413503
I (I (l !
l
I !
l (I
1
