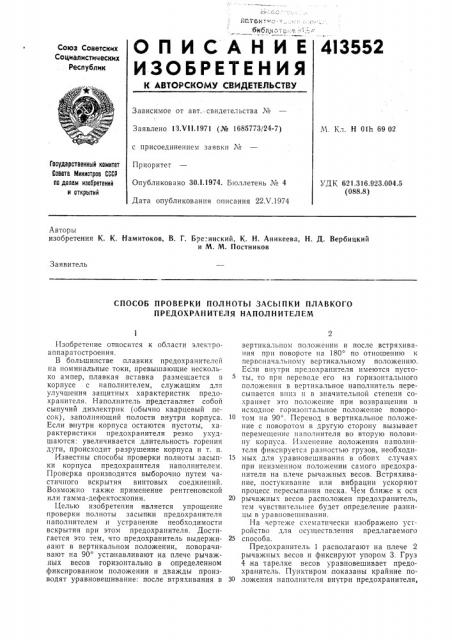

О Г1 И С А Н И Е 413552 изоьеитиния
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства М
Заявлено 13.Ч!1.1971 (¹ 1685773/24-7) с присоединением заявки №
Приоритет
Опубликовано 30,1.1974. Бюллетень № 4
Дата опубликования описания 22Х.1974
М. Кл. Н 01 h 69 02
Государственный комитет
Совета Министров СССР по делам изооретений и открытий ДК 621.316.923.004.5 (088.8) Авторы изобретения К. К. Намитоков, В. Г. Бре" инский, К. Н. Аникеева, Н. Д. Вербицкий и М. М. Постников
Заявитель
СПОСОБ ПРОВЕРКИ ПОЛНОТЫ ЗАСЫПКИ ПЛАВКОГО
ПРЕДОХРАН ИТЕЛЯ НАПОЛ Н И ТЕЛ EM
Изобретение относится к области электроаппаратостроения.
В большинстве плавких предохранителей на номинальные токи, превышающие несколько ампер, плавкая вставка размещается в корпусе с наполнителем, служащим для улучшения защитных характеристик предохранителя. Наполнителb представляет собой сыпучий диэлектрик (обычно кварцевый песок), заполняющий полости внутри корпуса.
Если внутри корпуса остаются пустоты, характеристики предохранителя резко ухудшаются: увеличивается длительность горения дуги, происходит разрушение корпуса и т. п.
Известны способы проверки полноты засыпки корпуса предохранителя наполнителем.
Проверка производится выборочно путем частичного вскрытия винтовых соединений.
Возможно также применение рентгеновской или гамма-дефектоскопии.
Целью изобретения является упрощение проверки полноты засыпки предохранителя наполнителем и устранение необходимости вскрытия при этом предохранителя. Достигается это тем, что предохранитель выдерживают в вертикальном положении, поворачивают на 90 устанавливают на плече рычажных весов горизонтально в определенном фиксированном положении и дважды производят уравновешивание: после втряхивания в вертикальном положении и после встряхивания при повороте на 180 по отношению к первонача Iьному вертикальному положению.
Если внутри предохранителя имеются пустоты, то при переводе его из горизонтального положения в вертикальное наполнитель пересыпается вниз и в значительной степени сохраняет это положение при возвращении в исходное горизонтальное положение поворотом на 90=. Перевод в вертикальное положение с поворотом в другую сторону вызывает перемещение наполнителя во вторую половину корпуса. Изменение положения наполнителя фиксируется разностью грузов, необходи15 мых для уравновешивания в обоих случаях при неизменном поло>кении самого предохранителя на плече рычажных весов. Встряхивание, постукивание или вибрации ускоряют процесс пересыпания песка. Чем ближе к оси
20 рычажных весов расположен предохранитель, тем чувствительнее будет определение разницы в уравповепшвании.
На чертеже схематически изображено устройство для осуществления предлагаемого
25 способа.
Предохранитель 1 располагают на плече 2 рычажных весов и фиксируют упором 3. Груз
4 .на тарелке весов уравновешивает предохранитель. Пунктиром, показаны крайние по30 ложения наполнителя внутри предохранителя, 413552
Составитель Е. Сафонова
Техред Г. Васильева
Редактор В. Левятов
Корректор О. Усова
Заказ 1171/7 Изд. № 1253 Тираж 760 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 определяющие различие в величине грузов, необходимых для уравновешивания.
Определение полноты засыпки простым взвешиванием не достигает цели, так как величина отклонений суммарного веса деталей предохранителя от некоторой средней величины может превышать отклонения в весе за счет неполноты засыпки.
Предмет изобретения
1. Способ проверки полноты засыпки плавкого предохранителя наполнителем, о т л ич а ю шийся тем, что, с целью упрощения проверки, предохранитель выдержива от в вертикальном положении в течение трех — пяти секунд, поворачивают на 90, устанавливают в фиксированном горизонтальном положении на плече рычажных весов, производят уравновешивание грузом на тарелке весов, затем снимают предохранитель с плеча весов, снова устанавливают его в вертикальное положенн. на три — пять секунд, повернув на 180 по отношению к первоначальному вертикальному положению, возвращают на плечо весов в то же фиксированное горизонтальное положение, повернув на 90, снова уравновешивают и о полноте засыпки судят по разности грузов, необходимых для уравновешивания в обоих случаях.
2. Способ по п. 1, отличающийся тем, что, с целью ускорения проверки, предохранитель, находящийся в вертикальном положении, подвергают вибрации с частотой 2—
100 гц и амплитудой 0,2 — 10 мм.
