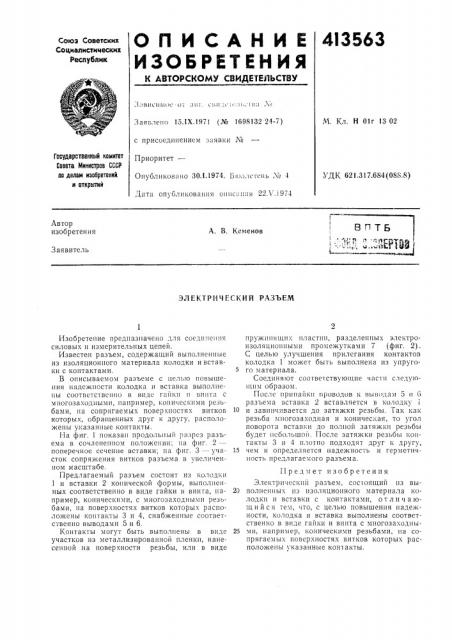

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик.);iI3IIoIIi%1oo - о, ан1. ol! II. Ii. i .! I) Гн» Л:

М. Кл. Н Olr 13 02

Заяьлено 15.IX.1971 (№ 1698132 24-7) с присоединением заявки ¹

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

Приоритет—

Опубликовано 30.1.1974. 13юл Ic!«IIIi № 4

Дата опубликования оннсаппи 22. 3 .1974

УДК 621.317.684 (088.8) Автор изобретения

A. В. Кеменов

Заявитель

ЭЛЕК1 РНЧЕСКИЙ РАЗЪЕМ

Изобретение предназначено для coezII!Ie! IIIII силовых и измерительных цепей.

Известен разъем, содержащий выполненные из изоляционного материала колодки и вставки с контактами.

В описываемом разъеме с целью повышения надежности колодка и вставка выполнены соответственно в виде гайки и нинпга с многозаходными, например, коническими резьбами, на сопрягаемых поверхностях витков которых, обращенных друг к другу, расположены указанные контакты.

На фиг. 1 показан продольный разрез разьема в сочae!!eI!»ov положении; на фиг. 2 —поперечное сечение вставки; на фиг. 3 — участок сопряжения витков разъема в увеличенном масштабе.

Предлагаемый разъем состоит из колодки

1 и вставки 2 конической формы, выполненных соответственно в виде гайки и винта, например, коническими, с многозаходными резьбами, на поверхностях витков которых расположены контакты 3 и 4, снабженные соответственно выводами 5 и 6.

Контакты могут быть выполнены в виде участков из металлизированной пленки, нанесенной .на поверхности резьбы, или в виде пружинящих пластин, разделенных электроизоляционными промежутками 7 (фиг. 2) .

С целью улучшения прилегания контактов колодка 1 может быть выполнена из упругого материала.

Соединяют соответствующие части следующим образом.

I I o c, l f н 13 и и а и к и II p o B o, I, o !3 к 13 bl 13 o I а м 5 !1 6 разъема вставка 2 вставляется в колодку

10 и завинчивается до затяжки резьбы. Так как резьба многозаходпая и коническая, то угол вставки до IIo. II!oÉ затяжки po3b6bl будет I!cáoльшой. После затяжки резьбы контакты 3 и 4 плотно подходят друг к другу, 15 чем и определяется надежность и герметичность предлагаемого разъема.

Предмет изобретения

Электри- ескпй разъем, сос тоящий из вы2Ý полненных из изоляционного материала колодки и вставки с контактами, о т л и ч а юшийся тем, что, с целью повышения надежности, колодка и вставка выполнены соответственно в виде гайки и винта с многозаходны25 ми, например, коническими резьбами, на сопрягаемы. поверхностях витков которых расположены указанные контакты, 413563
