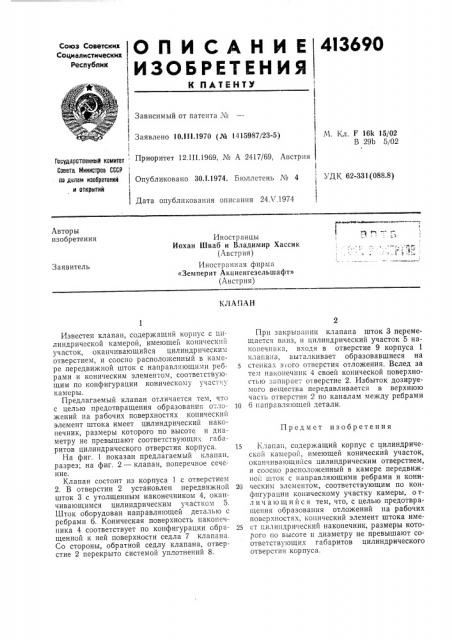

413 69О

;:„„;„„;;„ „".,"„"„*„ О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Зависимый от патента ¹

М. Кл. F 161< 15/02

В 29b 5i02

Заявлено 10.111.1970 (№ 1415987/23-5) Приоритет 12.П1.1969, № А 2417/69, Австрия

1 Опубликовано 30.1.1974. Бюллетень № 4 УДК 62-331(088.8)

)

1 Дата опубликования описания 24Л .1974

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Авторы изобретения

Иностранцы

Иохан Шваб и Владимир Хассик (Австрия) Иностранная фирма

«Земперит Акциенгезельшафт» (Австрия) Заявитель

КЛАПАН

Предмет изобретения

Известен клапан, содержащий корпус с цилиндрической камерой, имеющей конический участок, оканчивающийся цилиндрическим отверстием, и соосно расположенный в камере передвижной шток с направляющими ребрами и коническим элементом, соответствующим по конфигурации коническому участ:.у камеры.

Предлагаемый клапан отличается тем, что с целью предотвращения образования отложений на рабочих поверхностях конический элемент штока имеет цилиндрический наконечник, размеры которого по высоте и диаметру не превышают соответствующих габаритов цилиндрического отверстия корпуса.

На фиг. 1 показан предлагаемый клапан, разрез; на фиг. 2 — клапан, поперечное сечение.

Клапан состоит из корпуса 1 с отверстием

2. В отверстии 2 установлен передвижной шток 3 с утолщенным наконечником 4, оканчивающимся цилиндрическим участком 5.

Шток оборудован направляющей деталью с ребрами 6. Коническая поверхность наконечника 4 соответствует по конфигурации обращенной к ней поверхности седла 7 клапана.

Со стороны, обратной седлу клапана, отверстие 2 перекрыто системой уплотнений 8.

При закрыв внии клапана шток 3 перемещается вниз, и цилиндрический участок 5 накопечника, входя в отверстие 9 корпуса 1 клапана, выталкивает образовавшиеся на

s стенках э гого отверстия отложения. Вслед за тем наконечник 4 своей конической поверхностью запирает отверстие 2. Избыток дозируемого вещества передавливается в верхнюю часть отверстия 2 по каналам между ребрами

10 б направляющей детали.

1s Клапан, содержащий корпус с цилиндрической камерой, имеющей конический участок, оканчивающийся цилиндрическим отверстием, и соосно расположенный в камере передвижной шток с направляющими ребрами и кони20 ческим элементом, соответствующим по конфигурации коническому участку камеры, о тл и ч а ю шийся тем, что, с целью предотвращения образования отложений на рабочих поверхностях, конический элемент штока име25 ст цилиндрический наконечник, размеры которого го высоте и диаметру не превышают соответствующих габаритов цилиндрического отверстия корпуса.
