413967
° с

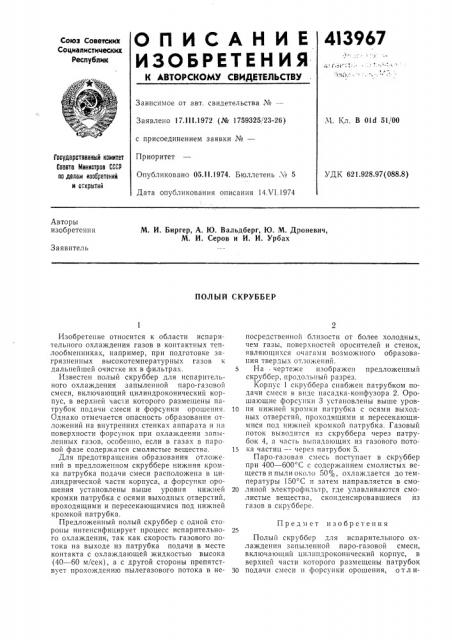

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 17.I I I.1972 (№ 1759325/23-26) с присоединением заявки №вЂ”
Приоритет
Опубликовано 05.11.1974. Бюллетень ¹ 5
Дата опубликования описания 14.VI.1974
М. Кл. В Old. 51/00
Гасударственный комитет
Совета Министров СССР па делам изобретений н открытий
УДК 621.928.97(088.8) Авторы изобретения
М. И. Биргер, А. Ю. Вальдберг, Ю. М. Дроневич, М. И. Серов и И. И. Урбах
Заявитель
ПОЛЫЙ СКРУББЕР
Изобретение относится к области испарительного охлаждения газов в контактных теплообменниках, например, при подготовке загрязненных высокотемпературных газов к дальнейшей очистке их в фильтрах.
Известен полый скруббер для испарительного охлаждения запыленной паро-газовой смеси, включающий цилиндроконический корпус, в верхней час и которого размещены патрубок подачи смеси и форсунки орошения.
Однако отмечается опасность образования отложений на внутренних стенках аппарата и на поверхности форсунок при охлаждении запыленных газов, особенно, если в газах в паровой фазе содержатся смолистые вещества.
Для предотвращения образования отложений в предложенном скруббере нижняя кромка патрубка подачи смеси расположена в цилиндрической части корпуса, а форсунки орошения установлены выше уровня нижней кромки патрубка с осями выходных отверстий, проходящими и пересекающимися под нижней кромкой патрубка.
Предложенный полый скруббер с одной стороны интенсифицирует процесс испарительного охлаждения, так как скорость газового потока на выходе из патрубка подачи в месте контакта с охлаждающей жидкостью высока (40 — 60 м/сек), а с другой стороны препятствует прохождению пылегазового потока в непосредственной близости от более холодных, чем газы, поверхностей оросителей и стенок, являющихся очагами возможного образования твердых отложений.
На чертеже изображен предложенный скруббер, продольный разрез.
Корпус 1 скруббера снабжен патрубком подачи смеси в виде насадка-конфузора 2. Орошающие форсунки 3 установлены выше уров10 ня нижней кромки патрубка с осями выходных отверстий, проходящими и пересекающимися под нижней кромкой патрубка. Газовый поток выводится из скруббера через патрубок 4, а часть выпадающих из газового потоls ка частиц — через патрубок 5.
Паро-газовая смесь поступает в скруббер при 400 — 600 С с содержанием смолистых веществ и пыли около 50%, охлаждается до температуры 150 С и затем направляется в смо20 ляной электрофильтр, где улавливаются смолистые вещества, сконденсировавшиеся из газов в скруббере.
Предмет изобретения
Польш скруббер для испарительного охлаждения запыленной паро-газовой смеси, включающий цилипдроконический корпус, в верхней части которого размещены патрубок
30 подачи смеси и форсунки орошения, о т л и413967
Составитель О Жучкова
Техред Т. Ускова
Корректор Н. Аук
Редактор О. Филиппова
Заказ 1322/9 Изд. М 463 Тираж 651 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ч а ю шийся тем, что, с целью предотвращения образования отложений, нижняя кромка патрубка подачи смеси расположена в цилиндрической части корпуса, а форсунки орошения установлены выше уровня нижней кромки патрубка с осями выходных отверстий, проходящими и пересекающимися под нижней кромкой патрубка.
