Прибор для распыления расплавленного металла

Прибор для распыления расплавленного металла

Иллюстрации

Показать все

Реферат

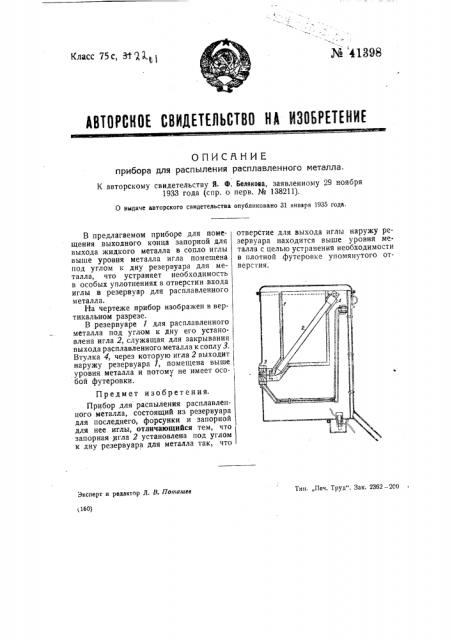

Х 11398

Класс 75с, 3 1

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТ(НИЕ

OllHCRHH E прибора для распылении расплавленного металла.

К авторскому свидетельству Я. Ф. Белякова, заявленному 29 ноября

1933 года (спр. о перв. № 138211).

О выдаче авторского свидетельства опубликовано 31 января 1935 года.

Тип. „Печ. Труд". Зак. 2362-200

Эксперт и редактор Л. 8. Поташев (160) В предлагаемом приборе для помещения выходного конца запорной для выхода жидкого металла в сопло иглы выше уровня металла игла помещена под углом к дну резервуара для металла, что устраняет необходимость в особых уплотнениях в отверстии .входа иглы в резервуар для расплавленного металла.

На чертеже прибор изображен в вертикальном разрезе.

В резервуаре 1 для расплавленного металла под углом к дну его установлена игла 2, служащая для закрывания выхода расплавленного металла к соплу 3.

Втулка 4, через которую игла 2 выходит наружу резервуара 1, помещена выше уровня металла и потому не имеет особой футеровки.

Предмет изобретения.

Прибор для распыления расплавленного металла, состоящий из резервуара для последнего, форсунки и запорной для нее иглы, отличающийся тем, что запорная игла 2 установлена под углом к дну резервуара для металла так, что отверстие для выхода иглы наружу резервуара находится выше уровня ме. талла с целью устранения необходимости в плотной футеровке упомянутого отверстия.
