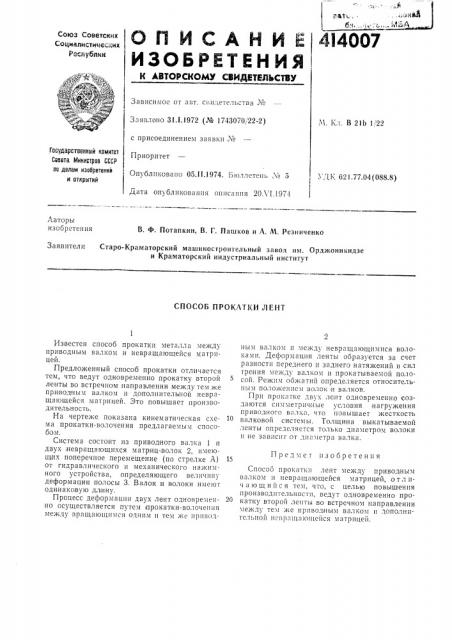

4I4007

Союз Советских

Социалистических 1

Рвспублии

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое оТ авт. с1311дете IbcTaa ¹

Заявлено 31.1.1972 (№ 1743070>22-2) с присоединением заявки ¹

Приоритет

Опубликовано 05.11.1974. Бюллетень ¹ 5

Дата опубликования описания 20Х1.! 971

3 3 1. 1iл. В 21Ь 1 22

Государственпо1й комитет

Совета Министров СССР па делам изобретений и аткро1тий

, Д K 621.77.04 (088.8) Лвторы изобретения

В. Ф. Потапкин, В. Г. Пашков и A. М. Резниченко

Заявители Старо-Краматорский машиностроительный завод им. Орджоникидзе и Краматорский индустриальный институт

СПОСОБ ПРОКАТКИ ЛЕНТ

Известен способ прокатки металла между приводным валком и невращающейся матрицей.

Предложенный способ прокатки отличается тем, что ведут одновременно прокатку второй ленты Во встречном направлении между тем же приво дным валком и дополнительной невраща1ощейся матрицей. Это повышает производительность.

На чертеже показана кинематическая схема прокатки-волочения предлагаемым способном.

Система состоит из приводного валка 1 и двух невращающихся матр1иц-,волок 2, имеющих поперечное перемещение (по стрелке A) от гидравлического и механического нажимного устройства, определяющего величину деформации полосы 3. Валок и волоки имеют одинаковую длину.

Процесс деформации двух лент одновременно осуществляется путем прокатки-во loveIIIIII между враща1ощимся одним и тем же приводным валком и между невращающимися волоками. Деформация ленты образуется за счет разности переднего и заднего натяжений и сил трения между валком и прокатываемой полосой. Режим оожатий определяется относительным положением волок и валков.

При прокатке двух лент одновременно создаются симметричные условия нагружения приводного 13nлка, что повышает жесткость валковой системы. Толщина выкатываемой

;Iaíòû определяется только диаметром волоки и не зависит от диаметра валка.

Предмет изобретения

Спосоо прокатки лент между приводным валком и невращающейся матрицей,,о тл ич а ю щ и Й с я тем, что, с целью повышения производительност11, ведут одновременно прокатку второй ленты во встречном направлении между тем же пр11вод ным валком ll дополни тельной невращающейся матрицей.

414007

0ере3нер на е еетЕеееее

3п8нее но иж г Натжеюиг

Сос гаво ель М. Блатова

Тсхред Л. Богданова

Корректор А. Дзесов»

Редактор Т. Каранова

Типография, пр. Сапунова, 2

Заказ 1359!10 Изд. № 472 Тираж 837 Подпнснос

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4)5
