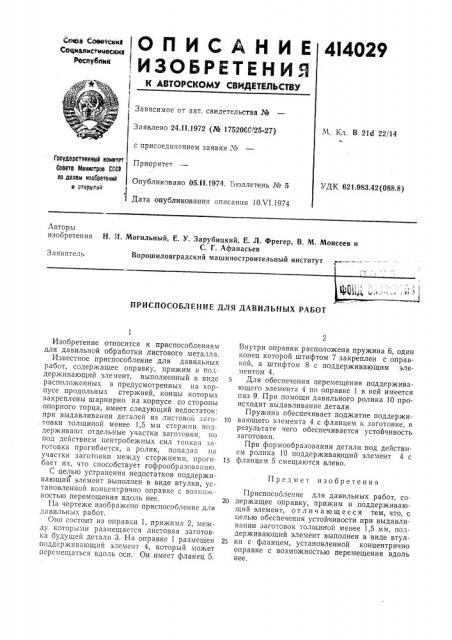

0 П И С А Н И Е 414029
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
С4тюэ СОВютОснй
Соцмалмстнцескмх
Республик
)
l
Зависимое от авт. свидетельства №
М. Кл, В 21d 22/14
Заявлено 24Л1.1972 (М 175206Р25-27) с присоедичением заявки №
Приоритет
ГооударотванныР комитет
Вооатв Министров СССР ло делам изобретений н открытий
Опубликовано 05Л1.1974. Бюллетень № 5
УДК 621.983.42(088.8) Дата опубликования описания 10Х1.1974
Авторы изобретения
H. И. Могильный, E. У. Зарубицкий, Е. Л. Фрегер, В. М. Моисеев и
С. Г. Афанасьев
Ворошиловградский машиностроительный институт
Заявитель
ПРИСПОСОБЛЕНИЕ ДЛЯ ДАВИЛЬНЫХ РАБОТ
Предмет изобретения
Изобретение относится к приспособлениям для давильной обработки листового металла.
Известное приспособление для давильных работ, содержащее оправку, прижим и поддерживающий элемент, выполненный в виде расположенных в предусмотренных на корпусе продольных стержней, концы которых закреплены шарнирно на корпусе со стороны опорного торца, имеет следующий недостаток: при выдавливании деталей из листовой заготовки толщиной менее 1,5 мм стержни поддерживают отдельные участки заготовки, по под действием центробежных сил тонкая заготовка прогибается, а ролик, попадая на участки заготовки между стержнями, прогибает их, что способствует гофрообразованию.
С целью устранения недостатков поддерживающий элемент выполнен в виде втулки, установленной концентрично оправке с возможностью перемещения вдоль нее.
На чертеже изображено приспособление для давильных работ.
Оно состоит из оправки 1, прижима 2, между которыми размещается листовая заготовка будущей детали 3. На оправке 1 размещен поддерживающий элемент 4, который может перемещаться вдоль оси. Он имеет фланец 5.
Внутри оправки расположена пружина 6, один конец которой штифтом 7 закреплен с оправкой, а штифтом 8 с поддерживающим элементом 4.
Для обеспечения перемещения поддерживающего элемента 4 по оправке 1 в ней имеется паз 9. При помощи давильного ролика 10 происходит выдавливание детали.
Пружина обеспечивает поджатие поддержи10 вающего элемента 4 с фланцем к заготовке, в результате чего обеспечивается устойчивость заготовки.
При формообразовании детали под действием ролика 10 поддерживающий элемент 4 с
15 фланцем 5 смещаются влево.
Приспособление для давильных работ, со20 держащее оправку, прижим и поддерживающий элемент, отличающееся тем, что, с целью обеспечения устойчивости при выдавливании заготовок толщиной менее 1,5 мм, поддерживающий элемент выполнен в виде втул2s ки с фланцем, установленной концентрично оправке с возможностью перемещения вдоль нее.
