Реферат

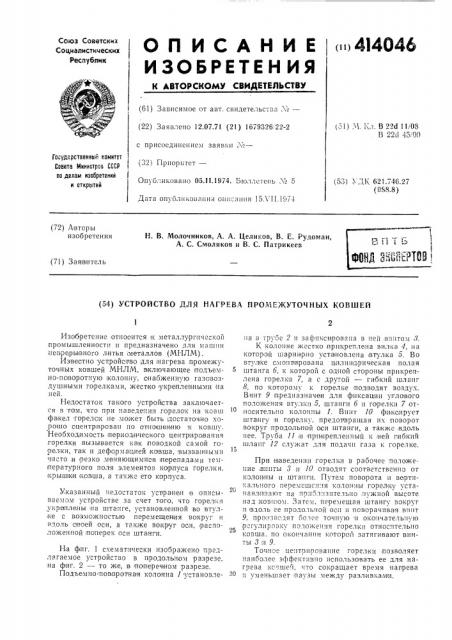

(111 414046

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистнческих

Респубпнк (б1) Зависимое от авт. свидетельства №вЂ” (22) Заявлено 12.07.71 (21) 1679326 22-2 (31) М. Кл. В 22d 11/03

В 22

Гооударствеииьй комитет

Совета Министров СССР

tto делам изооретаиий и открытий (32? Прпорптет—

Опубликовано 05.11.1974. Бюллетень ¹ 5 (53) УДК 621.746.27

/088.8) Дата опубликoaattit t ottt;сания 15Л 11,197-1 (72) Авторы изобретения

H. В. Молочников, А. А. Целиков, В. Е. Рудоман, А. С. Смоляков и В. С. Патрикеев (71) Заяв)итель (54) УСТРОЙСТВО ДЛЯ НАГРЕВА ПРОМЕ)КУТОЧНЫХ КОВШЕЙ

Изобретение относится к металлургической промышленности и предназначено для машин непрерьовного литья 1металло в (МНЛМ).

Известно устройство для нагрева промежуточных ковшей МНЛМ, включающее подъемно-по во ротную колонну, снабженную газсвоздуш ными горелками, жестко iyt

Недостаток такого устройства заключаетсН В том, что ItpH наведении .Гс релок на 1<овш факел горелск не может быть достаточно хорошо сцентрирован по отно1шению к ковшу.

Необходимость периодического центр иро вания горелки вызьовается ка(к поводкой самой горелки, так и деформацией .ковша, вызванными часто,и резко .меняющимися пе репадами тем пературного поля элементов корпуса горелки. крыш|ки ковша, а также ето корпуса.

Указанный недостаток устранен в описываемом устройстве за счет того, что горелки укреплены на штанге, установленной во втулке с возможностью перемещения вокруг и вдоль авоей оси, а также вокруг оси, расположениои,поперек оси штанги.

На фиг. 1 схематически изображено предлагаемое устройство в продольном разрезе, на фиг. 2 — то же, в поперечном разрезе.

Подъемно-поворотна я колонна 1 установлена в трубе 2 и зафиксирована в ней в. нтом д.

К .колонне жестко прикреплена вилка 4, tta которои шарнирно уста новлена вгулка 5. Во втулке смонт|ирована цилиндрическая полая штанга б, к которой с одной стороны прикреплена ropeët<à 7, а с другой — гибкий шланг

8, по которому к горелке подводят воздух.

Винт 9 предназначен для фиксации углового положения втулки 5, штанги б и горелки 7 от носителы<о колонны 1. Винт 10 фиксирует штангу и горелку, предотвращая их поворот вокруг продольной оси штанги, а также вдоль нее. Труба 11 и прикрепленный к ней rvot

При .н аведении .ropeët,tt в рабочее положе,> tl 10 отводят соответственно колонны ц шта tttt. Путем пово рота и вертикального перемещения колонны горело<у устапавликоваtoT па Ip

9, про:!çâoдят боlcе точную и о1<ончательну1о

25 регулировку положения горелки относительно ковша. по окончании которой затягивают винты3п9.

Точное центрирование горелки позволяет наиботее эффективно использовать ее для нагрева ксвшей, что сокращает время наврева и уменьшает паузы между разливками.

414046

Предмет изоо ретеняя

10 0

Юг 7

Составитель 8. Поляков

Текргл Л. Богданова

Корректор М. Лейзерман

Редактор Т. Каранова

Заказ 628 Изд. М 443 Тираж 8П Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская паб., д. 4/5

Тпп. Харьк. фпл. пред. «Патент»

Устройство для нагрева .просмежуточнык ковшей»a«l««» непрерывного литья металлов, содержащее несущую горелки подъемноповоротную колонну, отличающееся тем, что, с целью повышения эффективности нагрева,,горе.тки укоре«лены,на штка«ге, установленной во втулке, шарнирно закрепленной на колон«е, причем штанга имеет возможность перемещения и fIlоворота соответственно вдоль и вокруг своей оси.
