Патент ссср 414160
Иллюстрации
Реферат
4I4I60

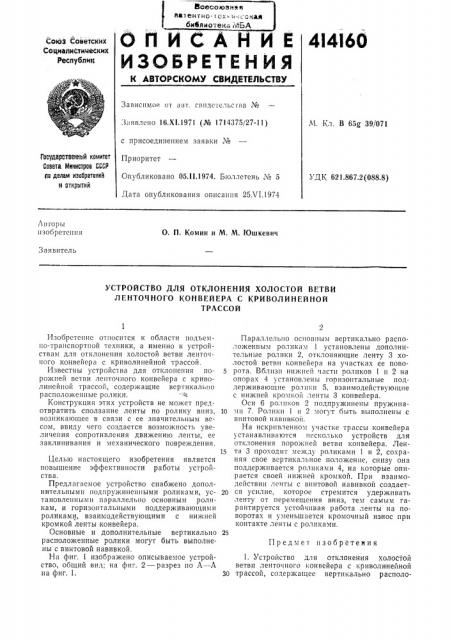

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
1оюа Советских
Социалистических
Республик
Зависимое ol авт. свндетеlhclна №
Заявлено 16.XI.1971 (№ 1714375/27-11) с присоединением заявки №
Приоритет
Опубликовано 05.11.1974. Бюллетень № 5
Дата опубликования описания 25.VI.1974
М. Кл. В 65g 39/071
Гасударственный камитет
Савета Министрав СССР са делам изааретений и аткРытнй
УДК 621.867.2 (088.8) Ав горы изобретения
О. П. Комин и М. М. Юшкевич
Заявитель
УСТРОЙСТВО ДЛЯ ОТКЛОНЕНИЯ ХОЛОСТОЙ ВЕТВИ
ЛЕНТОЧНОГО КОНВЕЙЕРА С КРИВОЛИНЕЙНОЙ
ТРАССОЙ
Предмет изобретения
Изобретение относится к области подьем»о-транспортной техники, а именно к устройствам для отклонения холостой ветви ленточного конвейера с криволинейной трассой.
Известны устройс1 ва для отклонения порожней ветви ленточного конвейера с криволинейной трассой, содержащие вертикально расположенные ролики.
Конструкция этих устройств не может предотвратить сползание ленты по ролику вниз, возникающее в связи с ее значительным весом, ввиду чего создается возможность увеличения сопротивления движению ленты, ее заклинивания и механического повреждения.
Целью настоящего изобретения является повышение эффективности работы устройства.
Предлагаемое устройство снабжено дополнительными подпружиненными роликами, установленными параллельно основным роликам, и горизонтальными поддерживающими роликами, взаимодействующими с нижней кромкой ленты конвейера.
Основные и дополнительные вертикально расположенные ролики могут быть выполнены с винтовой навивкой.
На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 — разрез по А — А на фиг. 1.
Параллельно основным вертикально расположенным роликам 1 установлены дополнительнь|е ролики 2, отклоняющие ленту 3 холостой ветви конвейера на участках ее пово5 рота. Бблизп нижней частн роликов и 2 на опорах 4 установлены горизонтальные поддерживающие ролики 5, взаимодействующие с нижней кромкой ленты 3 конвейера.
Оси 6 роликов 2 подпружинены пружина10 ми 7. Ролики 1 и 2 могут быть выполнены с винтовой навивкой.
На искривленном участке трассы конвейера устанавливаются несколько устройств для отклонения порожней ветви конвейера. Лен1s та 3 проходит между роликами 1 и 2, сохраняя свое вертикальное положение, снизу она поддерживается роликами 4, на которые опирается своей нижней кромкой. При взаимодействии ленты с винтовой навивкой создает2р ся усилие, которое стремится удерживать ленту от перемещения вниз, тем самым гарантируется устойчивая работа ленты на поворотах и уменьшается кромочный износ при контакте ленты с роликами.
1. Устройство для отклонения холостой ветви ленточного конвейера с криволинейной
Зо трассой, содержащее вертикально располо414ЫО женные ролики, отличающееся тем, что, с целью повышения эффективности работы устройства, оно снабжено дополнительными подпружиненными роликами, установленными параллельно основным роликам, и горизонтальньв|и поддерживающими роликами, взаимодействующими с нижней кромкой ленты конвейера.
2. Устройство по и. 1, отличающееся тем, что основные и дополнительные верти5 кально расположенные ролики выполнены с винтовой навивкой.
1416.
A-А
Фиг. 2
Составитель Е. Лобанова
Редактор Л. Жаворонкова Техред 3. Тараненко 1,оррекгор Н. Стельмах
Заказ 1303/2 Изд. № 559 Тираж 760 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4 5
Типография, пр. Сапунова, 2
