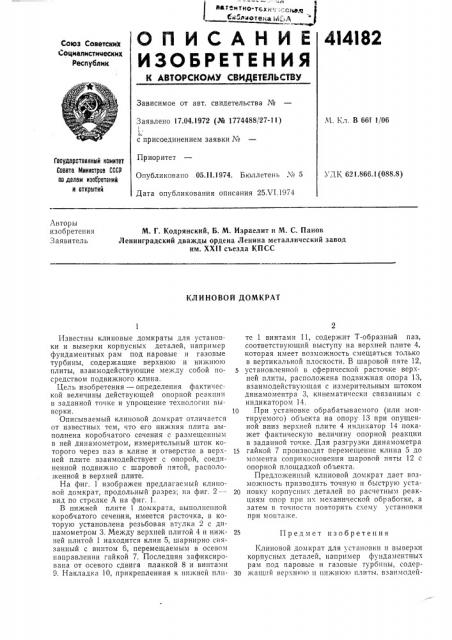

414182
ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз СоветскиХ
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 17.04.1972 (№ 1774488 27-11)
5 с присоединением заявки ¹
М. Кл. В 66f 1/06
Приоритет
Опубликовано 05.11.1974. Бюллетень ¹ 5
Дата опубликования описания 25Х1.1974
Государственный комитет
Совета Министров СССР ао делам изооретений и открытий
УД К 621,866.1 (088.8) Авторы изобретения
3 аявитель
М. Г. Кодрянский, Б. М. Израелит и М. С. Панов
Ленинградский дважды ордена Ленина металлический завод им. XXII съезда КПСС
КЛИНОВОЙ ДОМКРАТ
Известны клиновые домкраты для установки и выверки корпусных деталей, например фундаментных рам под паровые и газовые турбины, содержащие верхнюю и нижнюю плиты, взаимодействующие между собой посредством подвижного клина.
Цель изобретения — определения фактической величины действующей опорной реакции в заданной точке и упрощение технологии выверки.
Описываемый клиновой домкрат отличается от известных тем, что его нижняя плита выполнена коробчатого сечения с размещенным в ней динамометром, измерительный шток которого через паз в клине и отверстие в верхней плите взаимодействует с опорой, соединенной подвижно с шаровой пятой, расположенной в верхней плите.
На фиг. 1 изображен предлагаемый клиповой домкрат, продольный разрез; на фиг. 2-— вид по стрелке А на фиг. 1.
В нижней плите 1 домкрата, выполненной коробчатого сечения, имеется расточка, в которую установлена резьбовая втулка 2 с динамометром 3. Между верхней плитой 4 и нижней плитой 1 находится клин 5, шарнирно связанный с винтом 6, перемещаемым в осевом направлении гайкой 7. Последняя зафиксирована от осевого сдвига планкой 8 и винтами
9. Накладка 10, прикрепленная к нп кней плите 1 винтами 11, содержит Т-образный паз, соответствующий выступу на верхней плите 4, которая имеет возможность смещаться только в вертикальной плоскости. В шаровой пяте 12, установленной в сферической расточке верхней плиты, расположена подвижная опора 13, взаимодействующая с измерительным штоком динамоментра 3, кинематическп связанным с индикатором 14.
10 При установке обрабатываемого (или монтируемого) объекта на опору 13 при опущенной вниз верхней плите 4 индикатор 14 покажет фактическую величину опорной реакции в заданной точке. Для разгрузки динамометра
15 гайкой 7 производят перемещение клина 5 до момента соприкосновения шаровой пяты 12 с опорной площадкой объекта.
Предложенный клиновой домкрат дает возможность призводить точную и быструю уста20 новку корпусных деталей по расчетным реакциям опор при их механической обработке, а затем в точности повторить схему установки при монтаже.
25 Предмет изобретения
Клиновой домкрат для установки и выверки корпусных деталей, например фундаментных рам под паровые и газовые турбины, содер30 жащий верхнюю и нижнюю плиты, взаимодей414182
1 ОР %7йИ17
Составитель Л. Лектман
Редактор Л. М(аворонкова Текред 3. Тараненко Корректор T. Добровольская
Заказ 1451/8 11зд. ¹ 565 Тираж 811 Подписное
Ц!1ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, К-35, Раушская наб,, д. 4/5
Типография, пр. Сапунова, 2 ствующие между собой посредством подвижного клина, отличающийся тем, что, с целью определения фактической величины действующей опорной реакции в заданной точке и упрощения технологии выверки, нижняя плита выполнена коробчатого сечения с размещенным в нем динамометром, измерительный шток которого через паз в клине и отверстие в верхней плите взаимодействует с опорой, соединенной подвижно с шаровой
5 пятой, расположенной в верхней плите
