Реферат



(Ä,414263

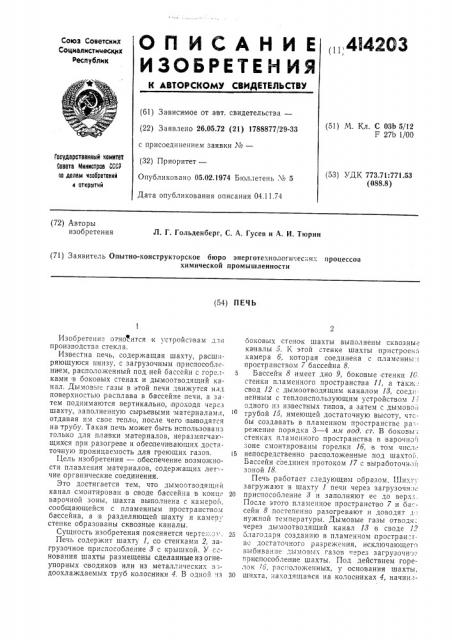

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ к лвтоаскомю свидательствю

Союз Советских

Социалистических

Республик (61) За висимое от авт. свидетельства— (22) Заявлено 26.05.72 (21) 1788877/29-33 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 05.02.1974 Бюллетень ¹ 5

Дата опубликования описания 04.11.74 (51) М. Кл. С 03b 5/12

F 27b 1/00

Гасударственный квинтет

Совета Министрав СССР аа делам изааретений и аткрытчй (53) УДК 773.71:771.53 (088,8) (72) Авторы изобретения

Л. Г. Гольденберг, С. A. Гусев и А. И. Тюрин (71) Заявитель Опытно-конструкторское бюро энерготехнологи;-ес:сих процессов химической промышленности (54) ПЕЧЬ

Изобретени= "огносится к устройствам для производства стекла.

Из вестна печь, содержащая шахту, расширяющуюся книзу, с загрузочным приспособлекием, расположенный под ней бассейн с горелками в боковых стенах и дымоотводящий канал. Дымовые газы в этой печи движутся над поверхностьто расплава в бассейне печи, а за. тем поднимаются вертикально, проходя через шахту, заполненную сырьевыми материалами, отдавая им свое тепло, после чего,вы водятся на трубу, Такая печь может быть использована только для плавки материалов, неразмягчатощихся при разогреве и обеспечивающих достаточную проницаемость для греющих газов.

Цель изобретения — обеспечение возможности плавления материалов, содержащих лет чие органические соединения.

Это достигается тем, что дымоотводящий канал смонтирован в оводе бассейна в конц варочной зоны, шахта выполнена с камерой, сообщающейся с пламенным про странством ба ссейна, а в разделяющей шахту и камеру стенке образованы сквозные каналы.

Сущность изобретения поясняется черте::.0! .

Печь содержит шахту 1, со стенками 2, загрузочное приспособление 8 с крышкой. У с"нования шахты размещены сделанные из огнеупорных сводиков или из металлических вэдоохлаждаемых труб колосники 4. В одной:тз боковых стенок шахты выполнены сквозные ка нальт 5. К этой стенке шахты пристроена камера б, которая соединена с пламенньн. пространством 7 бассейна 8.

5 Бассейн 8 имеет дно 9, боковые стенки 1г . стенки пламенного пространсгва 11, а такж свод 12 с дымоотводящим каналом 18, соедт:ненным с теплоиспользующим устройством 1. одного из из весгньтх типов, а затем с дымово,i трубой 15, имеющей достаточную высоту, чтсбы создавать в пламенном пространстве ра=режение порядка 3 — 4 лтм вод. ст. В боковы . стенках пламенного пространства в варочногт зоне смонтированы горелки lб, в том числе !

5 непосредственно расположенные под шахтот ..

Бассейн соединен протоком 17 с выработочной зоной 18.

Печь работает следующим образом. Ши. ту загружают в шахту 1 печи через загрузочн:!

20 приспособление 8 и заполняют ее до верх:=..

После этого пламенное пространсгво 7 и оа".сейн 8 постепенно разогревают и доводят д, нужной температуры. Дымовые газы отводя; через дымоотводящий канал 18 в своде 12

25 благодаря созданию в пламенном простран гвс достаточного разрежения, исклточающего выбивание дьтмовьтх газов терез загрузочн тг приспособление шахты. Под действием горелок б, расположенных, у основания шахты, 30 шихта,:-таходящаяся на колоониках 4, начиня9 И 8 П

17 ур

Составитель Т. Глнк:ан

Текред 3. Тараненко Корректор И. Позняковскач

Редактор Г. Кузьмина

Заказ 235 Изд .,1 451 ира к о06 Подинс: ое

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Ра1гис;аи .:".á, и. и 3

Гипографии ¹ 4 Сигов.i ли: рафпр ма. Мое ва, .". .", ", i. . Мар ca — Энгельса, 14 ст плавиться и стекает в бассейн 8, постепе нно заполоняя его.

Благодаря наличию в разделяющей шахт, и камеру стеньке 2 сквозных каналов 5 летучие органические соединения шихты беспереоойно и постоянно оттягиваюTGsl вниз и сгорают в раскаленном пламенном пространстве, поступая через сквозные каналы в камеру б.

П р е д м е т:и з о б ip е т е н и я

Печь, включающая шахту, расширяющуюся книзу, с загрузочным приспособлением, ра:положенный под ней бассейн с горелками B боковых стенках и дымоотводящий кана ь отличающаяся тем, что, с целью обеспечения возможности плавления материалов, содержа5 щих летучие органические соединения, дымоотводящий канал смонтирован в своде баосейна в конце варочной зоны, шахта выполнена с камерой, сообщающейся с пламенным пространством бассейна, а в разделяющей шахту

lo и камеру стенке образованы сквозные каналы.
