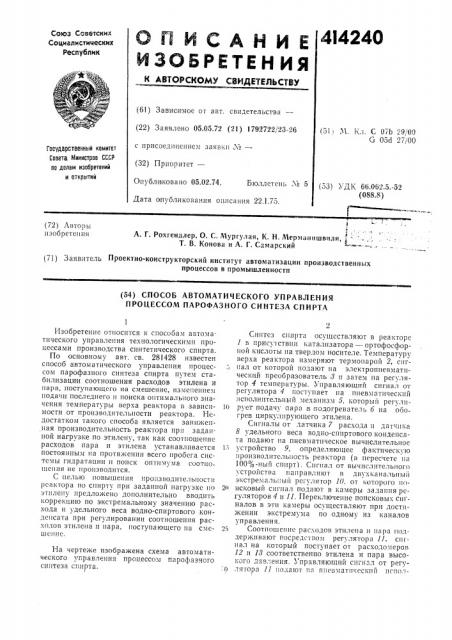

4I4240

ОЙ ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 05.05.72 (21) 1792722/23-26 (5l! .Ч, Кл, С 0ib 29/00

G 0511 27/00 с присоединением заявки ¹â€”

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (32) Приоритет

Опубли ковано 05.02.74. Бюллетень ¹ 5

Дата о!публикования оп11са5!ия 22.1.75. (53) УДК 66.062,5.-52 (088.8) (72) Авторы и зоб p e TC I I I I 51

А. Г. Рохгендлер, О. С. Мургулая, К. H. Мерманишвили, !

T. В. Конова и А. Г. Самарский (71) Заявитель Проектно-конструкторский институт автоматизации производственных процессов в промышленности (54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ПРОЦЕССОМ ПАРОФАЗНОГО СИНТЕЗА СПИРТА

Изооретепие относится к способам автоматического управления технологическими процессами производства синтетического спирта.

По основному авт. св. 281428 известен способ автоматического управления процессом парофазного синтеза спирта путем стабилизации соотношения расходов этилена и пара, поступа!ощсго на смешение, изменением подачи последнего и поиска оптимального значения температуры верха реактора в зависимости от производительности реактора. Недостатком такого способа является заниженная производительность реактора прп заданной нагрузке по этилену, так как соотношение расходов пара и этилена устанавливается постоянным на протяжешш всего пробега системы гидратации и поиск опTI!i!i i!a соотно

111 си и 51 H e п р 0113 В Од и т с я.

С IIe 1ыо повышен!151 про!13130дителыlости рсактора !10 спирту при заданной нагрузке 110 TIIлепу предложено дополнительно вводить коррекцию по экстремальному значению расхода и удельного веса водно-спиртового конденсата при регулировании соотношения рас 0 I0I3 этилена и пара, поступающего на смешение.

На чертеже изображена схема автоматического управления процессом парофазчого синтеза сгшрта, 2

Синтез спирта осущсствляют в реакторе

1 в присутствии катализатора — ортофосфорной кислоты I!a твердом носителе. Температуру верха реактора измеряют термопарой 2, сигнал от которой подают на электропневматпческий преобразователь 8 и затем на регулятор 4 темпер"òó:ðû. Управляющий сигнал от регулятора 4 поступает на пневматический исполнительный механизм 5, который регулп10 рует подачу пара в:подогреватель 6 на обогрев циркулирующего этилена.

Сигналы от датчика 7 расхода и датчика

8 удельного веса водно-спиртового конденсата подают на пневматическое вычислительное !. устройство 9, определяющее фактическую производительность реактора (в пересчете на

1000!о-ный спирт) . Сигнал от вычпс:штельного устройства направляют в двухканальный экстремальный регулятор 10, от которого по2п исковый сигнал пода!от в камеры задания регуляторов 4 и 1(. Переключение поисковых сигналов в эти камеры осуществляют при достижении экстремума по одному из каналов управления.

25 Соотношение расходов этилена и пара 1101держивают посредст!30м регулятора 11, сигнал «а который поступает от расходомеров

12 и 18 соответственно этилена и пара высокого давления. Управляющий сигнал от регу;0 лятора 11 !lo.га!от па пневматический испол414240

Предмет изооретения

-П)»...

y„-н3,нса 7

Со тавнтсль P. Клейман

1 едактор 3. Горбунова Техред Г. Васильева Корректор T. Гревцова

Заказ 43>8 ира>к 50б Изд. ¹ 56! Г1одписное

ЦНИИ!!И Государственного комитета Совета Министров СССР по делал> изобретений и огкрытий

Москва,, К-35, 1 а) ьискаи наб., д. 4/5

Малоярославецкая городская типография Калужского областього управлснпя падагсластв, полпграфпп н кнкжнои торговля нптельный механизм 14, регулирующий подачу нара,а смешение.

Способ авто»атнческого управления процессом парофазного синтеза спирта IIO авт, св. 281428, отлича>ощийся тем, что, с целью повышения производительности реактора по спирту нри заданной нагрузке но этнлену, дополнительно вводят коррекцию но экстре5 мальному значению расхода и удельного веса водно-спиртового конденсата нри регулировании соотношения расходов этилена и пара, поступающего на смешение.
